关键任务驱动装置12相永磁同步电机验证检查清单

核心要点

• 启动验证时需采用与特定危害相关的可量化验收标准，确保每次测试都能产生经得起审查的证据。
• 按顺序运行12个阶段，以便尽早发现布线、传感、时序和控制错误，只有在基础功能确定后，才进行容错能力和热极限验证。
• 采用多阶段硬件在环仿真（HIL）技术安全验证闭环时序与故障处理，随后通过台架测试和耐久性测试确认热管理、降额运行及长期稳定性。

唯有通过严谨、可重复的验证，才能证明12相驱动器具备任务就绪能力。

冗余和容错能力是团队选择12相永磁同步电机用于飞机作动器、关键泵和高可用性推进系统的主要原因。

这些设计选择也带来了新的故障风险，尤其在多设备和传感器间的相位映射、环流及故障处理方面。12相永磁同步电机验证清单能确保工作具体可控且可追溯。

能源与热量始终是潜在问题，因为电机系统消耗大量电力，而在高功率状态下，任何可避免的损耗都会转化为热能问题。电机驱动系统约占全球电力消耗的 全球电力消耗的45%。多相HIL测试助您早期发现边界案例，而硬件测试则能验证仿真 完全捕捉的极限条件。

定义12相驱动器的验收标准和风险

验收标准必须明确在正常和故障状态下“安全”与“可用”的具体含义。您需为扭矩误差、电流纹波、温升及关机行为制定可量化的限值。同时需界定可容忍的故障类型与必须停止运行的故障类型。这些定义可避免在集成和认证审查阶段出现意外问题。

首先关注多相电机驱动特有的风险：单相断路导致的相位角偏移、传感器漂移引发的多相同向偏移，或不平衡状态下移动的中性点。将每项风险与可观测信号及所需响应时间关联。确保测试标准可通过现有可靠仪器验证，例如功率分析仪、电流探头和热传感器。当要求无法直接测量时，需重写测试方案直至可测量。

12相永磁同步电机关键任务驱动器的十二个验证阶段

这12个阶段按顺序设计，旨在优先捕获最易修复的错误，随后逐步推进至容错性与长期稳定性验证。每个步骤都应产出可留存的成果，例如图表、日志及校准参数集。该清单旨在支持多相电机驱动器的测试工作，而不仅限于文档记录。通过在需求、测试与证据间建立紧密的可追溯性，可确保项目持续推进。

1. 确认绕组方案、相序及连接拓扑

在调整控制回路前，务必锁定设备的电气参数。相序错误会导致调试效果不佳，并造成数周时间浪费。请确认设备分组、星形或多边形连接方式及共用中性线配置。需验证从电机引线到变频器相位再到控制器通道的全链路映射关系。

2. 在不同温度下验证电机和变频器的参数识别

在温度作为控制变量的情况下，测定电阻、电感、磁通联接及逆变器死区时间。冷启动与热浸运行状态下参数组将不一致。记录测试方法、条件及置信区间，并将结果用于控制限设定与观测器调谐。

3. 检查电流检测、偏移、带宽和同步误差

电流反馈质量决定了转矩质量和故障检测的底线。需测量所有相位的偏移漂移、增益误差、带宽及采样对齐情况。通过独立测量链交叉验证以发现接线极性问题。确认饱和行为，避免削波信号伪装成故障信号。

4. 验证PWM调制策略与相位交织时序

多相PWM时序误差可能产生意外谐波与环流。需确认载波同步性、死区时间插入及各相间交错偏移。验证调制在最恶劣直流母线工况下仍保持在电压限制范围内。检查保护装置在正常开关沿时不会触发。

5. 测试扭矩输出、效率及谐波电流限制

测量不同转速和负载下的转矩常数与转矩纹波，并将结果关联至损耗与发热。当谐波电流增长且相位平衡不良时，效率将急剧下降。电机驱动系统约消耗 70%的工业电力 。设定谐波限值时需兼顾热余量与电能质量需求。

6. 测量不平衡状态下的循环电流及中性点行为

循环电流是多相特有的可靠性威胁，即使转矩看似正常时亦然。力控失衡伴随微小相阻变化或指令偏移。需监测中性点电压、相组电流及额外铜损。利用监测结果调整平衡控制与保护阈值。

7. 评估最高转速下的磁场弱化及电压裕度

在保持稳定性的同时，必须遵守逆变器电压限制进行降磁操作。在实际直流母线下垂条件下，将转速扫至最大电转速。确认电流矢量限制，并验证退磁风险始终处于可控状态。捕捉电压裕度，市场活动 超速市场活动 失控换向损耗。

8. 通过延迟和抖动预算验证控制稳定性

稳定性必须在完整的定时堆栈下保持，而不仅限于理想调度。测量采样延迟、计算时间和执行器更新时序。引入最坏情况抖动，并确认相位裕度不会崩溃。验证滤波器在快速转矩瞬变期间不会引入不可接受的滞后。

9. 运行开路相位和短路故障响应测试

容错性能源于优雅降级，而非完美运行。需测试单相和多相开路情况，并测量剩余转矩与振动值。在安全限值和防护措施下，执行相间及相-直流短路响应测试。验证热升幅值始终保持在允许的紧急工作周期范围内。

10. 验证故障检测覆盖率与安全扭矩关闭路径

检测必须快速、精准且不易误触发。需验证过流、去饱和、传感器故障及换向失效的阈值与计时器。通过逻辑与功率级双重路径确认安全关断路径。验证重启规则能有效防止故障循环导致系统过热。

11. 执行带故障注入的多阶段硬件在环闭环测试

多相硬件在环测试（HIL）可解决在台架测试中风险高或成本大的边界工况。具体工作流程包括：以目标切换频率运行生产控制器，在已知电角度注入开相事件，随后对照标准检查扭矩下降与停机时序。此处常采用OPAL-RT平台，在安全注入故障的同时保持时序确定性。需将HIL结果视为门控机制，而非硬件极限的替代方案。

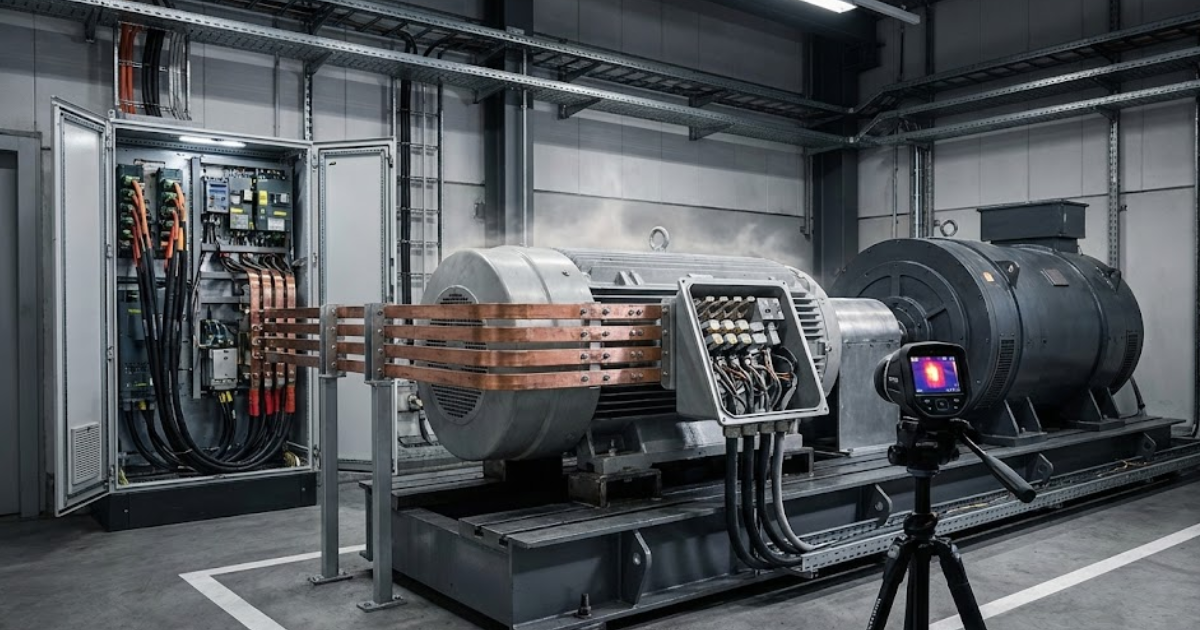

12. 完成耐力、热循环及降额验证

耐久性测试证明，在经历数小时热浸泡和反复瞬态冲击后仍存在安全余量。执行与任务配置文件匹配的热循环测试，确保传感器保持校准状态。根据测得的绕组和半导体温度验证降额表。记录参数漂移情况，使维护周期和诊断结果保持准确可靠。

为每个阶段设置通过/失败阈值及相关证据

合格/不合格阈值必须为数值化、可重复验证，并关联至已确认的风险点。每次测试均需产出独立有效的证据，例如校准记录、带限值的图表及清晰的条件记录。严格的证据管理亦将揭示漏洞，如未测量的中性行为或缺失的温度数据点。在量化前，将"看似稳定"视为测试失败。

从模型到SIL、HIL和台架的序列测试

测序通过将测试保真度与您试图了解的内容相匹配来降低风险。模型和 软件在环 能快速发现逻辑错误和符号错误，而HIL能在闭环负载下验证时序、I/O及故障逻辑。台架试验则可确认仿真 完全捕捉的热、电磁干扰及机械极限。为每个阶段设定明确的入门和退出标准，避免团队在进度压力下跳过关键步骤。

避免常见的多相HIL设置错误和虚假通过

当仿真器、I/O或缩放掩盖了您试图观察的故障时，就会发生虚假通过现象。通过在每次会话中（而非仅在程序开始时）执行简单检查来防范设置漂移。将每个缩放常数视为安全要素。及早解决这些问题将确保多阶段HIL测试结果的可信度。

• 模拟相位顺序与物理线束映射之间的错配
• 电流传感器缩放功能会削平峰值并隐藏故障起始点
• 采样电流与PWM更新之间的时间错位
• 绕过与硬件故障相同路径的故障注入
• 在长期应力试验期间，热模型保持在标称值

选择实验室资产和工具链覆盖范围，以获得可审计的结果

实验室资产应匹配您必须验证的故障模式，而不仅限于可达功率水平。您需要热振动极限测试台、可重复的HIL系统用于时序与故障逻辑验证，以及可校准溯源的测量仪器。 当您需要确定性时序和清晰证据时，OPAL-RT可作为闭环故障注入的实时测试核心。最可靠的团队将验证视为产品本身——因为证据质量是保障关键任务驱动装置经年运行仍值得信赖的根本。
