高性能电机驱动验证中工程师追踪的8项关键指标

核心要点

• 设置工作周期内的通行限制，以确保验证结果保持有效性。
• 将扭矩、正时和波形质量视为热量和不稳定性的早期预警信号。
• 保持指标定义和日志记录的一致性，确保跨基准测试的比较具有可信度。

当测量数据能及早揭示控制误差、能量损耗及发热问题时，电机驱动验证工作将始终保持正轨。您需要证明驱动装置能在不导致部件过热或误跳闸的情况下，精准达到指令扭矩与转速。稳定的指标数据将避免维修工作在不同团队间反复折返。

除非相同的少数指标在重复实验中持续出现，否则一堆实验结果并不能构成证据。

性能指标对控制、功率和测试必须具有统一标准。峰值扭矩会掩盖缓慢稳定性和额外均方根电流。驱动效率测试若未考虑占空比加权将产生误导。电机驱动性能指标提供的合格限值需与您的应用相匹配。

在电机驱动验证过程中，工程师所指的性能含义

性能表现需在稳定运行且符合热量限制的前提下，以限定误差值达成扭矩与转速目标。可重复性至关重要，因相同设置应产生相同数值。故障行为具有决定性意义，因其界定了恢复与停机的差异。清晰的定义将验证转化为可执行检查。

动力测试揭示了负载阶跃的重要性。控制器在轻负载时能稳定追踪3000转/分钟，但当120牛米阶跃负载冲击时便会产生振荡。轨迹分析将揭示饱和或延迟才是根本原因——这种现象仅在共享时间基准下才会显现。

权衡取舍必须经过精心管理。提高开关频率可平滑扭矩输出，但会增加损耗。收紧增益可降低误差，却会缩小漂移状态下的稳定裕度。共享指标确保不同测试平台和硬件在环仿真环境下的结果具有可比性。

高性能电机驱动验证中，工程师追踪的8项指标

这八项检测涵盖输出精度、损耗、时序、故障行为及热量限制。同步记录功能确保每次运行中因果关系清晰可见。各项限制值应与您的工作周期匹配，包括再生制动和热浸泡。统一的定义标准使不同测试台的结果具有可比性。

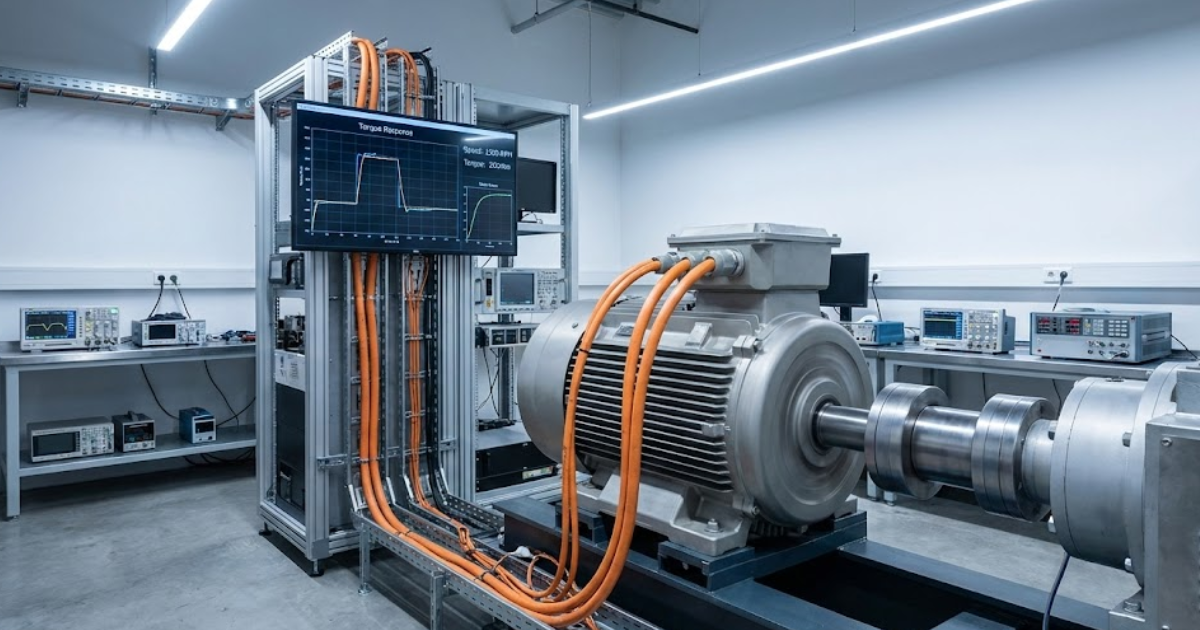

1. 在整个工作范围内保持稳态和瞬态扭矩精度

转矩跟踪验证了控制与传感链的协调性。需测量稳态误差、目标值以上的峰值波动、建立时间以及阶跃后的振铃现象。常见检测方法是在500转/分钟下执行0至150牛米指令，同时记录指令转矩、估计转矩和测功机转矩。在不同转速下重复此步骤可捕捉估计器的偏差或限幅行为。随温度增长的误差通常指向参数漂移或电流传感偏移。

2. 负载与转速变化下的电-机械效率

效率值反映系统通过铜、铁、硅材料散发的热量。需根据逆变器直流输入功率与测功机轴功率，结合转速-负载曲线进行计算。有效的测试模式应包含轻载巡航点、峰值功率点及与制动匹配的再生点。当磁场弱化区域出现突发功率骤降时，通常可追溯至电流角度误差或开关损耗上升所致。

3. 电流波形质量与谐波失真水平

电流质量可预测额外损耗与转矩纹波，即使平均转矩看似正常。 需追踪相电流纹波、谐波含量及相间或支路间的不平衡。低速高扭矩点常暴露PWM纹波现象——该纹波会推高均方根电流却不增加扭矩。在1000转/分高负载工况下进行电流FFT分析，将显现低阶谐波与开关边带。改善电流质量通常能同步降低绕组温度和可听噪声。

4. 开关损耗与半导体热应力指标

功率器件的失效源于扭矩曲线无法体现的应力。需追踪可重复瞬态过程中的开关损耗估算值、电压电流尖峰及结温波动。严苛的应力测试应在高母线电压下分步调节扭矩，随后进入再生模式并循环往复。电压或电流尖峰通常与寄生电感、栅极时序或不同生产批次间的布局变化相关。降低损耗固然重要，但在最恶劣瞬态条件下保持安全裕度更为关键。

功率器件的失效源于扭矩曲线中无法体现的应力。

5. 控制回路延迟与闭环稳定性裕度

延迟决定了带宽上限，并在负载下表现为相位滞后。测量从电流检测到PWM动作的采样到更新延迟，再将其与观察到的振荡现象关联。简单检测方法是在刚性测功机负载下增加一个滤波级并重复速度阶跃。固定频率附近的振铃现象表明裕度缩小，而非随机噪声。低延迟使您能够使用在温度和总线变化下保持稳定的增益。

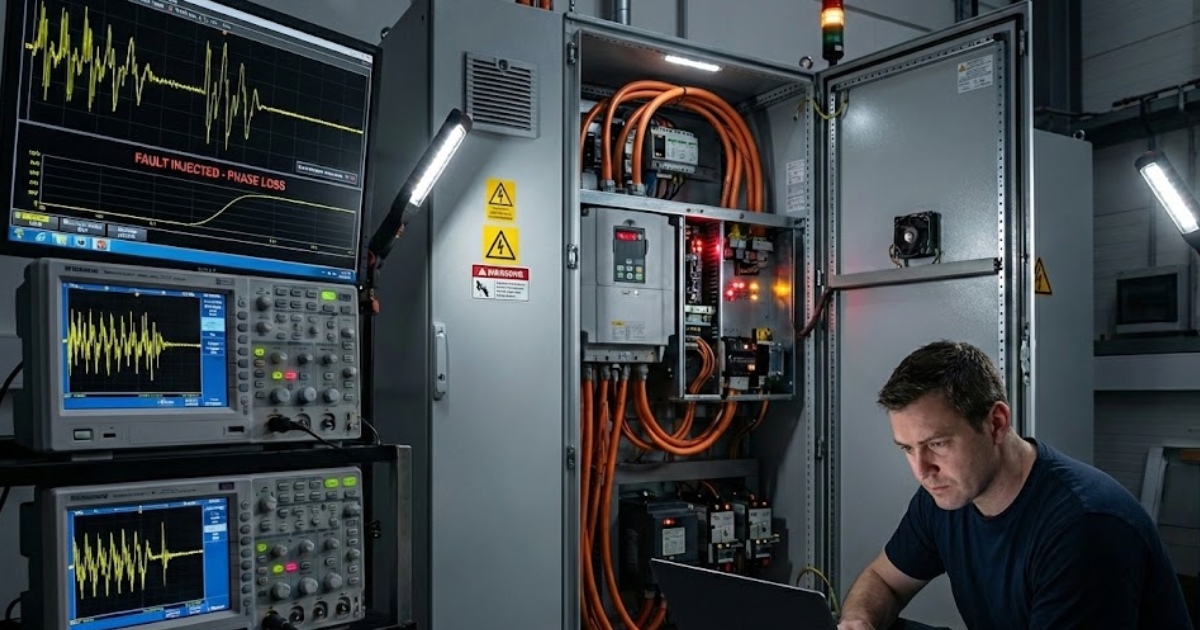

6. 缺相时的故障响应时序与转矩连续性

故障响应涉及整个序列，而不仅是检测速度。需追踪检测时间、隔离时间、扭矩跌落及恢复过程市场活动 开相、短接地或编码器丢失市场活动 。一项实用测试是在2000转/分、100牛米条件下开相，测量扭矩跌落与恢复时间。 12相永磁同步电机驱动系统在缺相时应能保持更优扭矩输出，但前提是控制系统能实现干净利落的重构。采用OPAL-RT的实时硬件在软件（HIL）测试平台可确保每次运行均重复相同的故障时序。

7. 绕组、磁体和功率器件的热行为

热行为决定了连续额定值和长期可靠性。记录绕组温度、磁体温度、冷却液进出温度，以及设备在长时间保持和反复过载状态下的温度。简单运行模式下，持续保持额定转矩20分钟，随后重复短时过载循环并监测最高温传感器。磁体发热将导致反电动势偏移，在弱磁状态下缩小电压裕度。验证必须确认驱动器热浸后热模型仍保持准确性。

8. 动态条件下的速度与位置跟踪误差

跟踪误差定义了系统在牵引和伺服工作中的表现。需测量稳态误差、目标值以上的峰值突变、抖动以及与传感或观测器行为相关的周期性误差。清晰的测试应包含快速反转操作（如+500 rpm至-500 rpm），同时记录指令、反馈及相电流。低速运动会暴露量化误差和摩擦力，表现为振荡和纹波现象。稳定的跟踪能力能在满足运动目标的同时，有效控制电流波动。

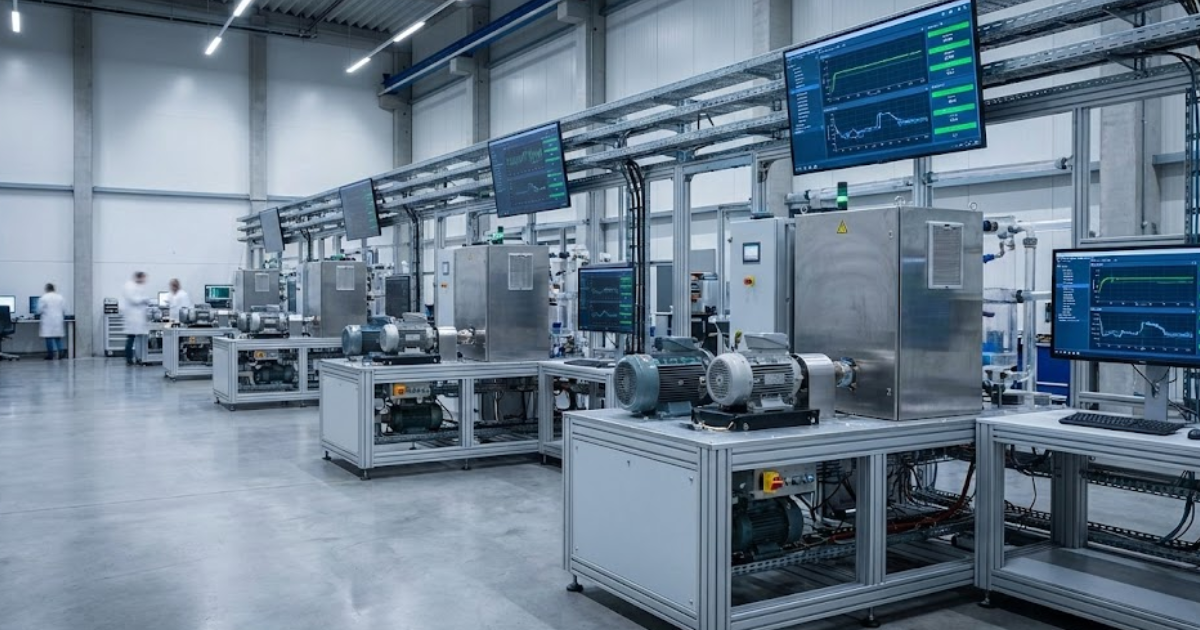

应用这些指标来优先安排电机驱动验证测试

首先进行能早期暴露不稳定行为的检测。转矩跟踪和回路延迟将揭示后期可能导致过热和跳闸的问题。效率和电流质量指标则能指出侵蚀散热余量的损耗。待控制稳定后再进行热阻和故障案例测试效果最佳，此时数据将更为清晰。

在中等电压下运行步进测试和扫描测试，随后在最恶劣的总线电压和温度条件下重复测试。确保各版本的触发条件和采样设置保持一致，以维持测试曲线的可比性。将每项指标视为带有记录限值的通过门。当您需要可重复的HIL故障时序且需与台架测试日志匹配时，OPAL-RT是理想选择。
