高可靠性电气化应用的多相永磁同步电机指南

核心要点

• 容错驱动器在控制调谐开始前设置分区、检测和降额规则时才能成功。

• 12相电机可提供穿越能力和热余量，但前提是必须控制非转矩电流并确保传感器健康状态。

• 高保真建模与实时故障测试将多相永磁同步电机（PMSM）的复杂性转化为可预测的行为。

多相永磁同步电机（PMSM）在发生会导致三相驱动器停机的故障后，仍能保持有效转矩输出。当保护跳闸不可接受时——即便是短暂时间内——这一点至关重要。热量仍是决定使用寿命的上限因素，而运行温度每升高10°C，电机寿命就会缩短约1/3。 运行温度每上升10°C 会使绝缘寿命减半。增加额外相数可提供更多电流分流方案，从而确保系统始终处于热量限制范围内。

12相电机将这一理念推向极致：将功率分散到更多相位，分割逆变器，进而控制机器使故障模式呈现为可控降额而非硬停机。其优势在于可预测的故障响应、更平滑的扭矩以及配电 更优电流配电 。代价则是控制、传感和验证方面的工程投入，且这种投入在早期阶段便会显现。明确的需求能确保投入聚焦于可靠性，而非为复杂而复杂。

故障穿越能力是设计到隔离区中的，而非后期附加的。

多相永磁同步电机重新定义了永磁电机的可靠性极限

多相永磁同步电机（PMSM）是指定子相数超过三相的永磁同步电机。额外相数创造了额外的电流路径，因此单相断路或单逆变器支路故障不会自动导致扭矩归零。通过在正常相间重新分配电流，电机仍可继续运行。用户接受扭矩降低，而非立即停机。

设想一种航空航天执行器，在发生单点故障时必须持续运动——因为中途停顿本身会引发新的危险。三相驱动器若检测到开关断开，往往会跳闸并等待复位。而12相永磁同步电机（PMSM）通过分隔为独立相组，可隔离故障组别，使其余相组持续输出扭矩。执行器仍能完成动作，只是运动范围受到更严格的限制。

这种转变改变了驱动层级中"可靠性"的定义。故障成为具有扭矩、速度和时间要求的运行模式。监控系统必须区分"故障继续运行"与"故障立即停止"。多阶段硬件提供了自由度，但规范的故障设计才能将其转化为可用性。

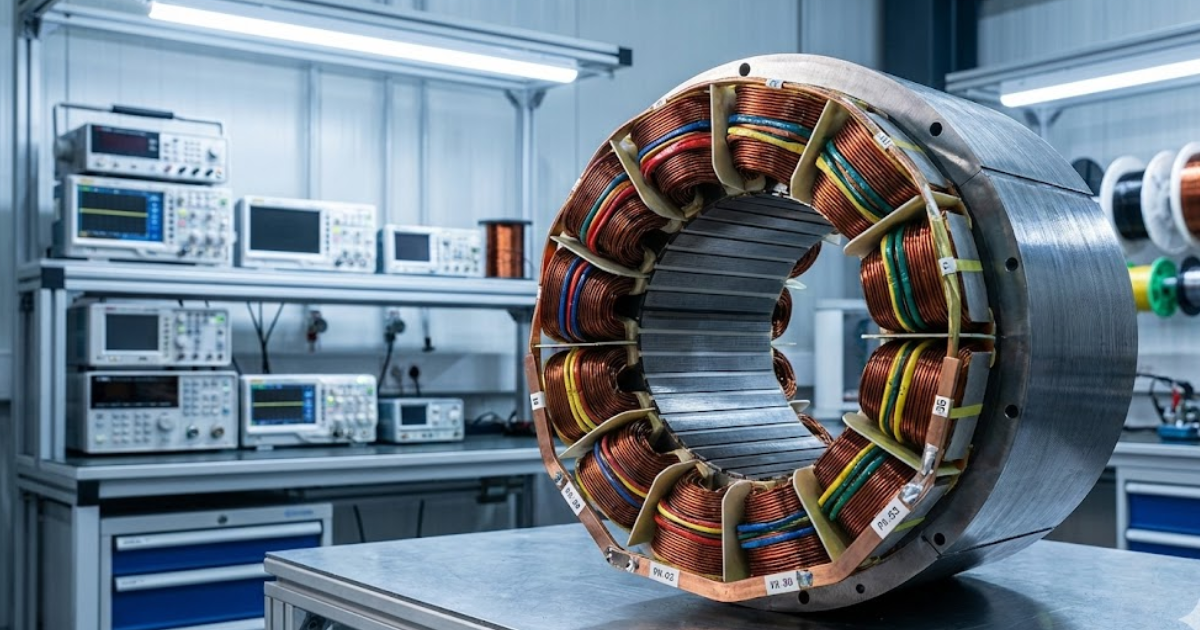

12相电机架构改变了容错性假设

十二个阶段本身并不能创造可靠性；唯有纪律严明的执行才能做到。

绕组布局与逆变器分区决定了系统能承受哪些故障以及能否实现干净的故障隔离。常见方案采用多相组配置，由独立逆变器段供电，使单点故障仅导致能力降低。故障穿越能力需在分区设计阶段就予以考虑，而非后期附加。

以一款必须在开关故障后持续运转的高功率牵引单元为例。其12相分段式布局仅会禁用受影响的细分市场 其余分段细分市场 保持运行状态。直流母线电压得以维持，监控系统则实施转矩限制。由此实现受控运动，同时确保保护功能不被绕过。

五项架构决策应尽早确定，因为它们决定了容错边界和系统连接方式：

• 相位组划分
• 逆变器细分市场
• 故障检测信号与时序
• 布线与连接器分段
• 降额与电流限制

这些选择决定了故障电流路径和传感器需求。当分区设置符合安全目标时，故障便成为可控状态而非停电事故；若设置不当，额外相位也无济于事。

扭矩平顺性与电流分配优化了热性能和寿命余量

更多相位可降低每相在相同功率下的电流负荷，从而平滑扭矩输出并降低发热量。较低的每相电流减少了铜损密度，并缓解了定子各部分间的温差梯度。电磁力作用于更多槽位，有效削减了扭矩波动，减少了支架和齿轮传动装置的振动。平滑的扭矩输出不仅提升舒适性，更能有效保护硬件设备。

观察这一现象的有效方式是观察低速高扭矩运行的推进电机。三相扭矩纹波会表现为转速波动，进而转化为齿轮箱噪音和轴承负荷。12相永磁同步电机能提升纹波频率并降低纹波幅度，从而减轻速度控制器的负担。机械部件承受的周期性负荷减少，温升控制也更为容易。

热余量也是换取持续运行时间的预算。当某相组失效时，其余相组需承担更大电流，损耗会迅速攀升。多相电流分担机制将这种负荷分散到更多铜铁材料上，从而降低热点温度。选型目标应基于最可能发生的故障模式，而非理想的无故障工况。

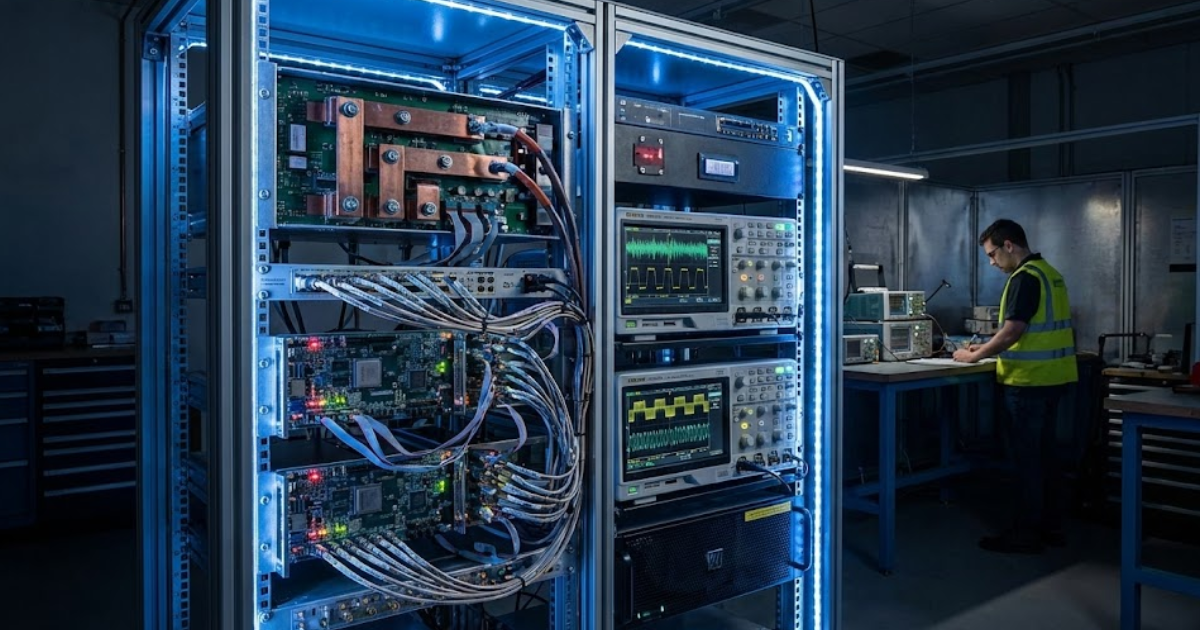

控制复杂性成为工程师必须应对的首要权衡点

控制是多相永磁同步电机（PMSM）的核心技术，因为需要管理更多相电流、更多PWM通道和更多故障状态。额外的控制自由度可能产生非转矩电流，这些电流会增加均方根发热量却不增加转矩。接线或符号错误可能潜伏至触发限值时才显现。可靠的行为表现源于对这些细节的有效约束。

假设一个12相逆变器接近其电流极限时，某电流传感器发生漂移。若控制器采信该信号，铜损可能在转矩变化甚微的情况下上升，进而引发误跳闸。当某相组被隔离时，增益与限值必须平滑切换以避免转矩阶跃。切换迟缓将表现为过电流跳闸。

首先定义故障模式的边界条件。反复验证系统进入故障状态及恢复过程，直至故障曲线趋于平缓。当容错能力面临考验时，实现故障曲线平缓化正是最终目标。

在实际应用中，多相永磁同步电机优于三相电机

当系统必须在单相故障下持续运行时，多相永磁同步电机（PMSM）的表现优于三相电机。它们适用于需要故障自保模式的安全关键驱动和牵引系统。当逆变器分段控制能保持直流母线稳定并仅隔离故障细分市场时，其效益最为显著。这可避免换流器 发生跳闸。

跑道服务车即使失去一个动力级仍需撤离区域。当12相牵引电机按相位分组运行时，控制器会隔离故障组，并维持较低扭矩上限以保持车轴转动。操作员既能保持机动性，又不会触发保护机制。这种模式同样适用于工业设备——在工业场景中，跳闸会导致长时间重启和生产损失。

电机可靠性也与大规模能源使用相关。电动机系统占全球电力消耗的 全球53%的电力消耗。平稳的扭矩输出与受控的故障运行模式可减少热量和应力循环，从而延长部件寿命。您仍需为额外的逆变器硬件提供成本论证，并制定符合故障要求的测试方案。

关于成本、效率和控制开销的常见误解

第一个误区是认为更多相数意味着效率提升。额外相数虽能降低每根导线的电流，但同时增加了铜线、开关、驱动器和传感器，这些都会带来损耗。只有当设计通过增加相数来降低纹波损耗和热峰值，同时避免引入无法回收的开关损耗时，效率才会真正提高。精确的损耗预算比经验法则更可靠。

你还会听到有人说多相只是冗余设计，仿佛它只是定子内部隐藏的备用电机。这种说法忽略了控制层面的现实。冗余设计需要在每种故障模式下保持稳定控制，并需要平滑过渡——避免扭矩阶跃扰乱机械系统。一台无法安全切换至故障模式的12相电机并非容错设计，它只是结构复杂而已。

第三个误解是认为只要选择12相绕组，容错能力就"唾手可得"。共享接线点、共用母线或单一冷却瓶颈都可能抵消额外相位带来的优势。共用接点处的短路仍可能导致所有相组同时离线。只有当从绕组到逆变器再到控制系统的整个链路中消除单点故障时，投入的成本和开销才能获得回报。

为何精确建模对多相驱动比三相驱动更为重要

多相电机会暴露简化模型的缺陷，因为故障和相位不平衡会激发基本转矩模型所隐藏的动态特性。耦合效应、饱和现象和逆变器非理想特性会产生电流分量，而三相调谐工作流程往往会忽略这些分量。若模型过于简化，控制器在仿真 看似稳定仿真 实际运行仿真 失稳。这种偏差在首次故障注入时便会迅速显现。

测试在简单的开路相位场景中揭示了问题：基于理想模型调校的控制器会向剩余相位注入电流，随后因未考虑耦合效应和电压限制而引发振荡。更完整的模型将显示非转矩电流及高速时崩溃的电压裕度——这种差异正是平滑降额与保护跳闸之间的临界点。

硬件在环技术使测试过程可重复且更安全。通过实时设备模型，您可在不损坏原型电机的条件下注入相位开路、开关短路或传感器偏置等故障。OPAL-RT平台被团队用于实时多相电机建模，使控制器能感知真实的瞬态响应与耦合效应。精确建模虽不能保证成功，但不精确的建模必将导致返工。

实时仿真 塑造可行的多相控制策略

实时测试要求控制策略在时序、量化及开关限制下保持稳定，而不仅限于求解器环境。步长与PWM更新率决定了可验证的范围及需留有裕度的保护区域。故障穿越能力在模式切换初始的几毫秒内便见分晓——正是这几毫秒间，时序、限制与噪声的特性将充分显现。

实用的工作流程始于故障需求矩阵，随后将每个故障与电流限制、扭矩目标及热时序关联。硬件在环系统通过可重复的故障注入与日志记录运行测试案例，从而可观察到故障初始瞬态、稳定故障行为及恢复过程。曲线图应显示受控电流与平滑扭矩。当这些条件满足时，故障模式便可预测而非令人恐惧。

多相永磁同步电机（PMSM）的价值在于将控制与验证视为电机选型环节而非事后补充。当需要确定性实时故障测试以验证控制器在压力下的行为时，OPAL-RT系统便能胜任。若预算无法支持此类严谨测试，采用更简单的三相系统将是更安全的选择。十二相设计本身并不能带来可靠性，唯有严谨的执行才能实现可靠性。
