实时仿真 网络物理系统验证

核心要点

• 实时仿真 验证网络安全控制措施是否符合物理限制和控制时限的最直接方式，因此网络安全结果应基于系统行为而非警报来判断。
• 通过或失败需要可量化的标准，将网络行为与系统性能关联起来，包括稳定性裕度、保护行为，以及检测和阻止不安全命令所需的时间。
• 闭环SIL和HIL测试仅在实验室环境确定性强、网络效应建模准确、仿真、设备与流量捕获之间的时间戳保持同步时才有效。

当时序、控制逻辑与网络行为发生冲突时，网络物理系统便会失效，因此网络安全测试必须将这三者纳入同一时钟周期。据报告，2023年网络犯罪造成的损失高达 2023年达到125亿美元，如此规模的危害使得"清单式安全"在可能引发停电或设备损坏的系统中难以成立。仿真 了一种可重复的实验室方法，能在攻击发生时实时观察其对电压、频率、保护及控制稳定性的影响。这种紧密耦合正是其适用于网络物理系统验证的核心优势。

离线研究和孤立网络测试依然重要，但它们忽略了将网络事件转化为物理后果的闭环行为。实际目标并非为每个组件构建完美的数字副本，而是要在系统面临的相同约束条件下运行那些影响时序和控制响应的部件，然后通过可测量的电力系统结果来评估防御措施。

实时仿真 无需猜测物理影响仿真 验证网络防御能力。

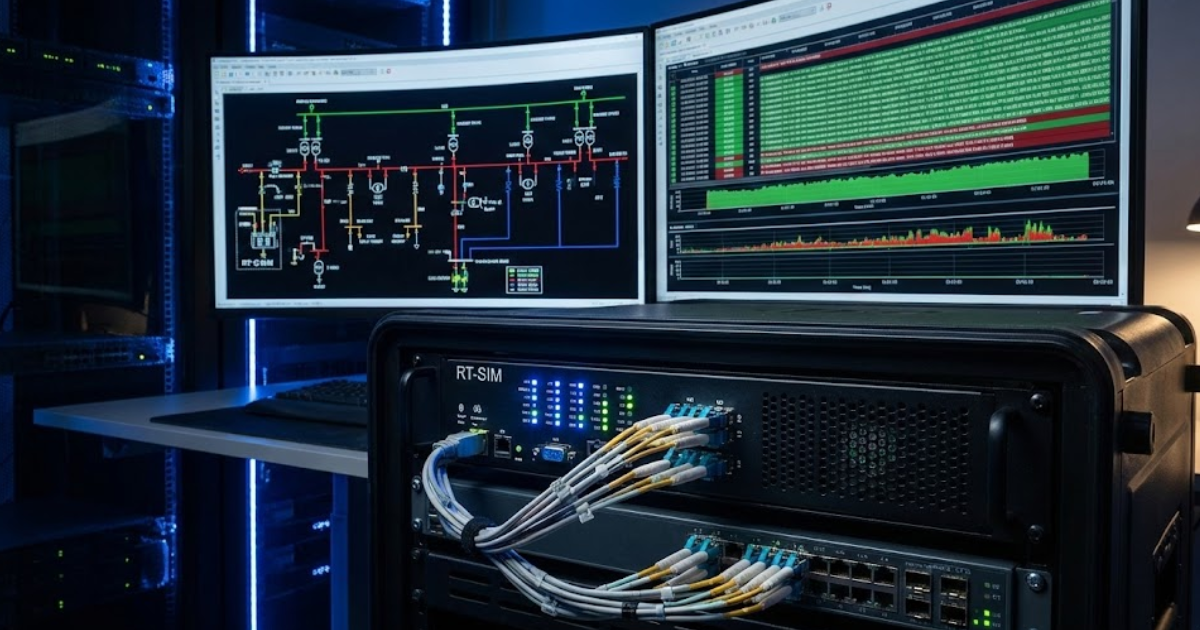

实时仿真 网络市场活动 物理响应仿真

实时仿真在固定时钟下运行电力系统模型，同时外部控制器和电网与其交互。每个时间步长均设有严格时限，确保控制动作、通信延迟与物理动态保持同步。市场活动 电网或控制接口注入，且无需暂停物理过程。您将获得单一时间线，清晰呈现因果关系。

这条单一时间线之所以重要，是因为许多网络故障本质上是时序故障。在IT测试中延迟200毫秒的指令可能无害，但在控制回路中却可能引发系统失稳。若保护消息被错误重放，表面看似无害的数据包追踪，却可能在模拟器中触发设备故障——该模拟器严格遵循继电器逻辑与断路器动态特性。 实时仿真 研究之所以脚踏实地，正是因为它迫使每项防御控制都必须为检测、决策和行动的时序成本买单。

精度也从哲学争论转变为管理决策。您可以将精度投入到影响物理响应的关键环节，例如发电机动态特性、逆变器控制和继电器逻辑。对于对安全问题影响甚微的部分，只要简化过程明确且经过指标验证，即可进行简化处理。

电力运行中网络物理系统的验证目标

网络物理系统验证意味着在恶意或故障的网络环境下，您的系统仍能保持在预定的物理与运行边界内。其目标不仅在于阻断入侵，更在于维持安全控制行为、防止危险切换，并在遭遇错误指令或损坏消息后恢复稳定运行。唯有明确通过与失败的判定标准，验证方能成功。

明确的目标仿真 电力系统仿真 无休止的场景追逐。首先设定与运行、保护和安全相关的具体成果，再将每个成果关联到可重复的测试。这种方法还能保持团队协同一致——网络安全人员能看到物理层面的风险，而电力工程师则能理解网络层面的假设。

• 定义电压、频率和热负荷的物理安全极限。
• 设置检测、报警和阻止不安全命令的合理时间。
• 识别在攻击过程中必须避免误操作的保护行为。
• 选择恢复目标，例如稳定的重新连接和设定点恢复。
• 请指定您将接受的证据类型，例如日志、跟踪记录和指标。

一旦这些限制被明确记录，测试范围就更容易掌控。你可以专注于少数可能突破这些限制的路径，而非将每个漏洞都视为同等重要。

“当你用电力系统指标而非单纯的安全警报来评估网络安全结果时，这些结果才具有可操作性。”

构建基于HIL和SIL的闭环测试平台

闭环测试平台软件在环 被测真实设备的硬件在环测试相结合，所有环节均与实时仿真器同步运行。软件在环测试可早期验证控制代码逻辑与接口，而硬件在环测试则能检测软件模型无法捕捉的时序、I/O行为及设备特性。两者皆具价值，但硬件在环测试正是揭示众多网络物理系统故障模式的关键环节。

优质的测试平台需将三部分清晰分离：物理厂房模型、控制硬件与软件，以及攻击发生的通信路径。同时需具备可重复的初始化机制，确保每次运行均从相同工作点启动，否则安全测试结果将难以比较。OPAL-RT实时仿真器 等平台在此仿真器 广泛采用，因其能实时运行电力网络模型，并通过标准I/O接口与外部控制器及网络设备交互。

在时间约束下建模威胁与防御控制

实时威胁建模意味着在系统信任的接口处注入恶意操作，同时观察物理与运行层面的即时影响。攻击可针对控制指令、测量完整性、时间同步或保护通信。防御控制同样需要时间真实性，因为过滤、异常检测和联锁机制必须在控制时限内生效。唯有当攻防双方均在相同时间压力下运行时，测试才具有有效性。

一种具体的运行方式是在变电站保护系统中设置：攻击者在站内网络伪造高优先级跳闸消息，而防御逻辑则在允许跳闸传播前尝试验证消息序列和来源。 该模拟器实时运行馈线与断路器的动态响应，可直观呈现两种情形的差异：阻断消息能维持电压稳定性，而接纳消息则会引发负荷流突变。单次运行即可同时生成网络证据（如数据包捕获记录与检测时间戳）和物理证据（如断路器状态及电压骤降持续时间）。

时间限制同样会带来必须坦然接受的权衡取舍。高保真加密堆栈或深度数据包检测可能因过于繁重而难以适应严格的控制周期，因此可先构建简易门控逻辑原型，再通过带外方式测试更复杂的分析功能。真正的价值在于衡量控制措施在截止期限内的实际表现，而非其在需求文档中宣称的功能。

运用电力系统性能指标衡量网络安全成效

网络安全评估结果只有结合电力系统指标进行量化，而非仅依赖安全警报，才能转化为可操作的行动方案。应追踪稳定性与安全性指标，同时监测时序指标——即防御系统相对于控制回路的响应速度。合格与否的判定应与电压偏差、频率最低点、继电器误动作、阻断或隔离不安全操作所需时间等限值挂钩。通过指标化管理，网络物理系统的验证工作得以转化为可重复的工程流程。

财务风险与物理连续性息息相关，因此评估指标应体现这一运营优先级。据估算，美国电力客户每年因停电造成的损失约为440亿美元。 约440亿美元，而网络攻击引发的电力中断同样以用户影响为衡量标准。若防御系统虽能检测入侵却仍允许执行不稳定的控制操作，则该防御机制在运营层面即告失败——即便安全仪表盘显示一切正常。

指标选择的最佳实践是将三个层面分开处理。首先设定不可逾越的物理边界；其次根据控制步长和保护协调时间设定检测与阻断的时间限制；最后建立证据要求体系，确保能向工程团队和安保团队清晰阐释结果，而非含糊其辞。

常见测试平台错误及如何自信选择工具

大多数失败的网络物理测试都因琐碎原因而告终，例如时序不一致、范围界定不清或缺乏真实数据。不切实际的网络假设可能掩盖那些引发系统不稳定的延迟。糟糕的重置与初始化操作会使测试沦为一次性演示。工具选择应基于以下标准：确定性、接口覆盖率、自动化支持能力，以及结果可审计性。

某些错误屡屡出现。团队常将模拟器视为"目标系统"而忽略输入输出校准，导致设备行为看似稳定，直至连接硬件时才暴露出问题。另一些团队过度依赖单一攻击脚本，却无法解释微小变动为何改变结果。部分实验室虽捕获数据包却未能对齐时间戳，使根本原因分析沦为猜测。这些属于执行层面的问题而非理论缺陷，通过规范化的环境搭建与测量即可解决。

工具选择变得简单，只需问一个问题：你的测试平台能否证明防御措施在时限内保持物理边界，且提供同行可复现的证据？ 当您需要具备紧密I/O耦合与实验室自动化能力的可重复实时执行时，OPAL-RT能完美融入该工作流程。但更深刻的启示在于：网络物理验证体系将嘉奖那些将时序、指标与可重复性视为首要要求的团队——正是这种严谨性，将仿真 可经受辩护的信心。
