为何电动汽车开发项目需要依赖实时仿真器 逆变器和电机控制测试

核心要点

• 仿真 实时闭环仿真 ，您仿真 高功率硬件投入生产前，验证电机控制的时序和稳定性。
• 硬件在环测试使逆变器的保护功能和故障行为变得可量化、可重复，并且能够在各种边界工况下安全地进行压力测试。
• 明确的模型保真度和延迟要求确保了结果的可信度，并支持从SIL到HIL再到台架试验的顺畅过渡。

电动汽车项目的成败取决于控制软件的质量，因为市场活动 车辆需要平顺的扭矩输出市场活动 驱动逆变器必须对微秒级别的电气市场活动 做出正确反应。当电动汽车销量约占 2023年全球新车销量占比达到约18%，市场对测试后期意外问题的容忍度变得更低。您的团队仍需紧凑的开发进度，但安全风险和保修责任并不受进度限制。正因如此，您需要能够及早、可重复地发现问题，且不损坏硬件的测试方法。

实时仿真 硬件在环测试处于纯软件测试与高功率台架测试之间的中间地带。它们能够提供闭环行为、确定性时序以及可控的故障注入，而这些正是台架测试难以再现的条件。其实际效益显而易见：在投入昂贵的原型机和漫长的测试时段之前，您可以根据真实的电气动态对电动汽车电机控制器进行验证。

仿真器 让您在电力硬件面临风险之前，验证电机控制和变频器逻辑。”

实时仿真 电动汽车电机控制的闭环

实时仿真 以与您的控制器相同的速度仿真 电机、逆变器和车辆模型。您的电动汽车电机控制器以固定的时间步长接收传感器反馈并处理被控对象的动态响应。这使得控制调谐具有实际意义，因为时间因素是物理过程的一部分。此外，这还能确保测试结果在不同构建版本和团队之间具有可重复性。

对于电动机和控制器而言，真正的难题很少在于“算法在理论上是否可行”。 真正的难题往往出现在采样、PWM更新和估计器时序与电机反电动势及电流纹波相互作用时。如果控制器预期每100微秒接收一次反馈，而仿真器出现时序滑移或数据缓冲，就会导致你针对一个时序伪影进行调谐。实时系统消除了这种不确定性，因此你的PI增益、观测器以及转矩限制都是基于可信的行为进行调谐的。

在验证各种切换过程时，闭环测试显得尤为重要：例如从扭矩输出切换到能量回收、车速反转、弹射起步以及市场活动。这些切换过程正是限幅器、积分器和传感器滤波器之间可能相互干扰的环节。当被控对象的响应能够被确定性地计算出来时，您就能明确问题出在哪里：是控制逻辑、信号调理还是时序问题。正是这种清晰度，使得实时仿真 在电动汽车动力总成项目初期仿真 采用。

在牵引逆变器开发中，台架测试会遗漏哪些风险

台架测试虽有助于系统调试，却无法揭示导致牵引逆变器故障的耦合行为。静态负载或基本的电机转速测试台无法再现控制堆栈将面临的快速转矩和速度变化。这种差距会导致不稳定的调谐、保护时序问题以及测量边界情况被忽略。若在后期才解决这些问题，将导致进度延误并增加硬件成本。

开环台架测试也会迫使你选择避免损坏的“安全”工况，这意味着你花在测试真正关键工况上的时间更少。即便是条件良好的动力测试台，也存在诸多限制：设备可用性、安全规程，以及全天重复相同瞬态响应的次数限制。返工是这里悄无声息的预算杀手，而软件返工占了很大一部分。据估算，软件缺陷每年给 美国经济每年损失595亿美元 。

在电动汽车逆变器测试中，流程一贯如此：台架测试用于确认硬件正常工作，随后必须在受控的瞬态和故障条件下进行闭环验证。实时仿真 通过提供可重复的被控对象行为仿真 这一空白，从而使您在进入台架和整车测试时面临更少的未知因素。

硬件在环测试可揭示逆变器的故障及保护行为

硬件在环（HIL）技术将您的实际控制器硬件与一个实时运行的仿真动力总成相连接。其主要优势在于，在控制器仍“认为”自己正在驱动电机和逆变器的同时，能够安全地注入故障。这使您不仅能验证稳态控制，还能验证保护行为。此外，它还能增强您对边界工况时序的信心。

 “HIL 还能促进控制、电力电子和功能安全团队之间的重要沟通。”

电动汽车驱动逆变器的测试往往在保护细节上出现问题：检测阈值、屏蔽时间、关断顺序以及恢复规则。一个实际案例是验证控制器对模拟相电流传感器偏置的响应，该偏置在几毫秒内逐渐上升，同时模拟电机负载从巡航转矩切换到再生制动。您可以观察控制器降额的速度、其触发诊断的方式，以及保护路径是否能干净利落地跳闸，且不出现振荡或不安全的门控现象。 若使用实体电机和高能量直流母线，很难安全地完成此类测试。

HIL 还能促进控制、电力电子和功能安全团队之间的重要沟通。您可以就可量化的通过与失败标准达成一致，例如跳闸时间、扭矩限制和复位条件。一旦这些标准被明确记录，回归测试便成为常规流程，因此，旨在修复驾驶性能的固件更新不会在不知不觉中破坏保护功能。

电压测试针对开关、定时和传感器等边界情况

对于电机控制和驱动系统而言，电压测试远不止于“能否承受总线电压”。您需要确信在快速瞬变过程中，测量、定时和保护路径都能正常工作。仿真 ，因为您可以通过它反复施加受控波形和干扰。这样一来，故障就变得可诊断，而非难以捉摸。

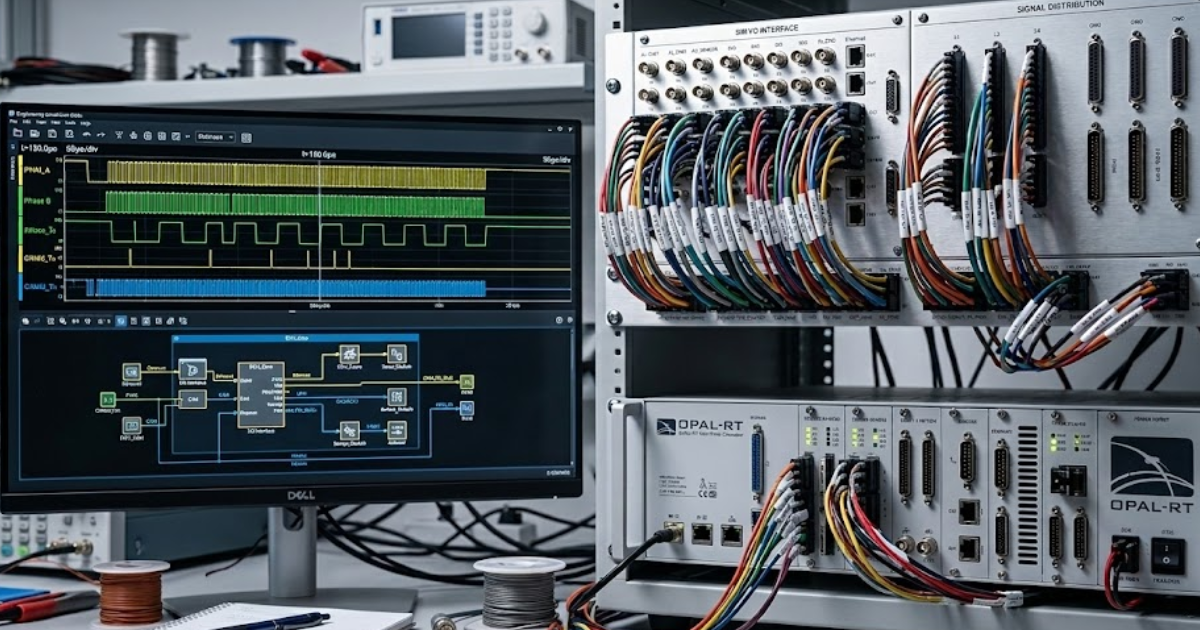

开关边沿会通过 dv/dt 耦合、共模偏移和采样抖动对电压和电流测量链造成影响。 如果您的 ADC 采样与 PWM 边沿对齐不佳，您会看到类似于转矩纹波或过流的幻象噪声。隔离监测也面临同样的挑战，因为它必须忽略开关噪声，同时仍能检测到真实的隔离失效。相关要求通常是数值化的且不容妥协，例如 《联合国第100号法规》中提到的直流电路的 100 Ω/V 最小隔离电阻。

实时测试为您提供了一种区分传感问题与控制问题的方法。在保持被控对象恒定的情况下，您可以调整信号调理、采样偏移量和滤波器常数。当您试图证明某个故障是传感器链的局限性而非变频器硬件问题时，这一点尤为重要，因为相应的纠正措施和责任方完全不同。

模型保真度和延迟决定了运动控制器结果的可信度

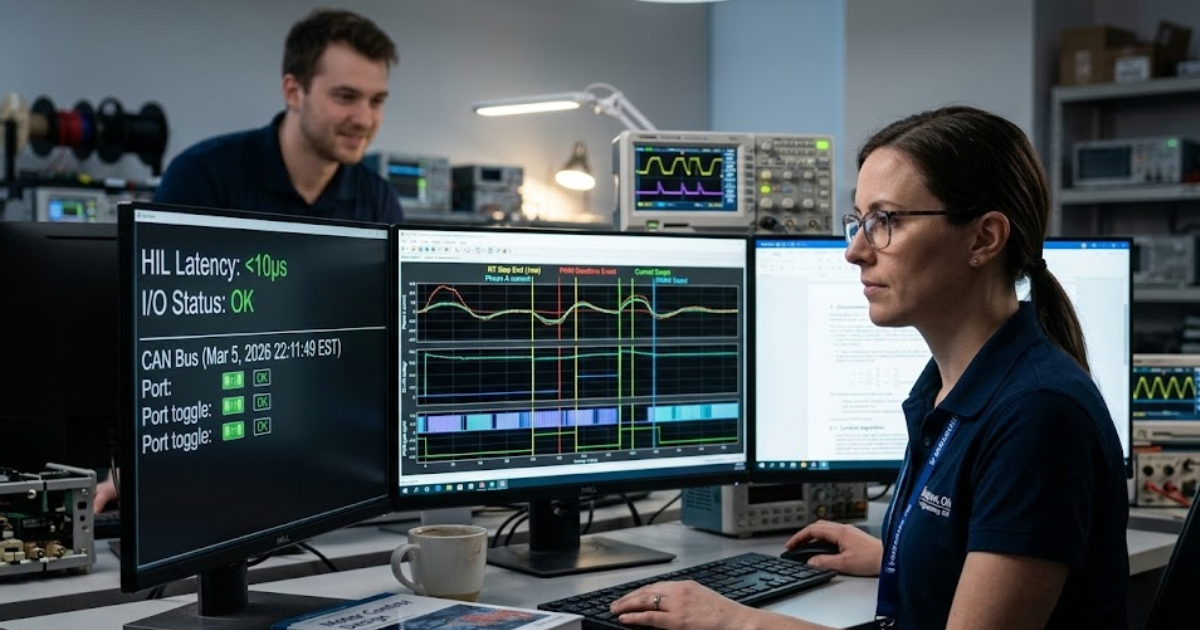

只有当仿真模型和时序与控制器预期相符时，仿真结果才有参考价值。仿真精度决定了模拟的电机和变频器动态特性是否足够接近，以满足调谐和验证的需求。延迟和抖动则决定了您的控制回路是否得到了真实的测试。如果时序不准确，您可能会解决根本不存在的问题，却忽略了真正存在的问题。

要获得实际价值，并不需要完美的物理模型，但必须在恰当的位置提供恰当的细节。对于高级控制而言，采用平均值的逆变器模型即可满足需求；而在验证采样、死区时间效应和保护时序时，开关级模型则至关重要。 仿真器还必须以确定性方式处理I/O，因为编码器信号、旋转变码器接口和电流传感器路径的固件中都内置了时序假设。当团队希望在无需每次重建实验室环境的情况下，既能实现确定性执行又能灵活集成I/O时，通常会借助OPAL-RT等平台来标准化这些检查。

• 您的仿真 长与控制器采样时间一致。
• 总 I/O 延迟始终在可控范围内，且经过实际测量，而非凭空假设。
• 传感器型号包括偏移、噪声和饱和限值。
• 逆变器建模旨在解答您试图解决的问题。
• 故障注入的时机具有确定性，且在不同运行中可重复。

当您将保真度和延迟视为首要要求时，测试结果便具有了可移植性。控制工程师可以确信，调校变更在动力测试台上会产生类似的效果；而电力电子工程师也可以确信，保护措施的变更不会被仿真器的伪影所掩盖。

团队如何从SIL逐步扩展到HIL再到动力计

纯软件测试最适合验证算法逻辑并实现快速迭代。HIL测试是在风险较低的情况下验证时序、I/O行为及故障响应的关键环节。台架测试则是验证负载条件下功率、热极限及效率的环节。通过严格的测试流程，可确保每个测试阶段都专注于其应验证的内容。

只有将每个阶段视为一个过滤器，而非下一阶段的替代品，扩展策略才能奏效。SIL应在可重复的测试套件中锁定控制意图和边界条件。HIL 应锁定嵌入式系统的实际运行状态：任务调度、传感器路径、保护序列，以及每次固件变更后的回归测试覆盖率。动态测试时间应专门用于解决只有硬件才能解答的问题，例如热降额行为、声学噪声以及效率映射。

最优秀的项目团队会在早期做出一个关键决策并始终贯彻：他们拒绝通过高功率测试来发现基本的控制和保护错误。这一选择既降低了风险，又减少了返工循环，并使EV逆变器测试对所有预约实验室时间的人员而言更加可预测。 当您需要一款能够运行带确定性I/O的闭环被控对象模型的实时仿真器时，OPAL-RT能完美融入这一工作流程，从而让您的团队在进入台架测试时面临更少的未知因素，并拥有更清晰的通过与失败标准。
