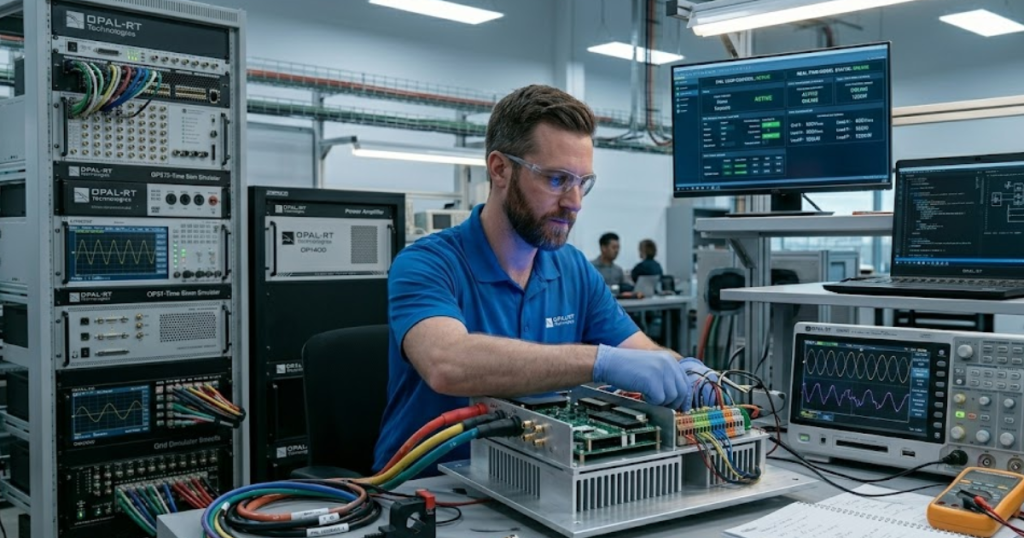

Warum die Stabilität im geschlossenen Regelkreis die Genauigkeit des PHIL-Tests bestimmt

Wichtigste Erkenntnisse

• Die Stabilität im geschlossenen Regelkreis ist die Voraussetzung, die jegliche Genauigkeitsangaben von PHIL glaubwürdig macht.
• Verzögerung, Bandbreite, Wahl der Schnittstelle, Verstärkerdynamik und Reglerverstärkung müssen als ein Regelkreis überprüft werden.
• Ein stabiler Rand, der auf dem Prüfstand gemessen wird, gibt dir weitaus mehr Sicherheit als saubere Kurven allein.

Die Stabilität im geschlossenen Regelkreis entscheidet darüber, ob ein PHIL-Ergebnis zuverlässig ist.

PHIL verbindet ein simuliertes Netzwerk mit physischer hardware, sodass jede Mikrosekunde Verzögerung und jede Wahl der Verstärkung in denselben Leistungsaustauschkreis zurückfließt. Systeme mit hohem Umrichteranteil machen diese Entscheidung nun noch wichtiger, und die Zubauten an erneuerbarer Energie erreichten im Jahr 2023 507 GW, wobei die Solarenergie 75 % dieses Wachstums ausmachte. Man darf Genauigkeit nicht als nachträgliche Überprüfung betrachten. Wenn der Regelkreis instabil ist oder kurz vor der Instabilität steht, wird die gemessene Reaktion driften, schwingen oder nur deshalb sauber aussehen, weil der Test die Frequenzen übersehen hat, die das Problem aufdecken.

„Man muss die Stabilität des Regelkreises als Ganzes überprüfen, da die PHIL-Genauigkeit eine Eigenschaft des Regelkreises ist.“

Die Genauigkeit von PHIL hängt von stabilen Leistungsaustauschschleifen ab

Die Genauigkeit von PHIL beruht auf einem stabilen Austausch von Spannung, Strom und Leistung über den gesamten Regelkreis hinweg. Dieser Regelkreis umfasst den Simulator, I/O, den Leistungsverstärker, hardware , Sensor-und Datenfusion sowie das Schnittstellenmodell. Die Stabilität des Regelkreises sorgt dafür, dass diese Komponenten zeitlich und in ihrer Größe aufeinander abgestimmt bleiben. Sobald diese Abstimmung ins Stocken gerät, leidet als Erstes die Genauigkeit.

Ein netzbildender Wechselrichter, der an eine simulierte Zuleitung angeschlossen ist, verdeutlicht dies. Wenn das Zuleitungsmodell einen Spannungsbezugssignal sendet und die hardware den Strom mit einer zusätzlichen Verzögerung hardware , beginnt der Regelkreis, Energie zum falschen Zeitpunkt einzuspeisen. Für einen kurzen Zeitraum werden Sie zwar noch plausible Effektivwerte sehen, doch die Wellenform, die Dämpfung und das Einschwingverhalten sind bereits fehlerhaft.

Deshalb ist die Stabilität des Regelkreises wichtiger als jede einzelne Gerätespezifikation. Ein schneller Simulator kann ein mangelhaftes Schnittstellenmodell nicht retten, und ein einwandfreier Verstärker kann ein schlechtes Timing nicht ausgleichen. Man muss die Stabilität des Regelkreises als Ganzes überprüfen, da die PHIL-Genauigkeit eine Eigenschaft des Regelkreises ist. Labore, die die Überprüfung der Komponenten von der Überprüfung des Regelkreises trennen, übersehen den Fehler meist erst, wenn hardware steigt.

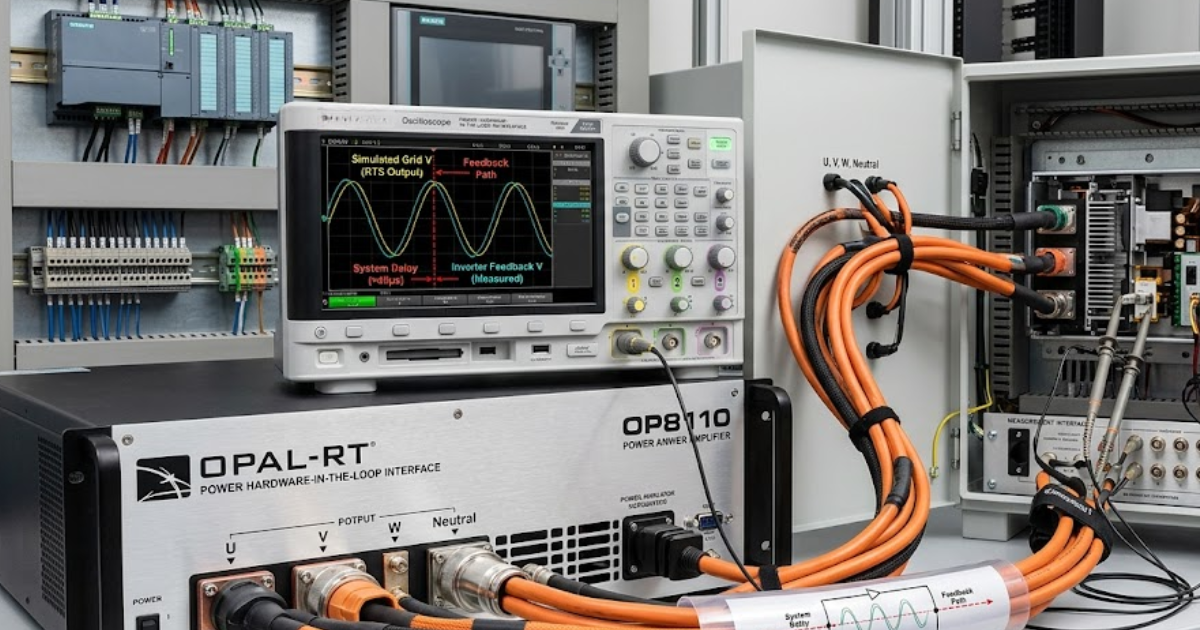

Eine Verzögerung führt zu einem Phasenfehler, wodurch die Testergebnisse ungenau erscheinen

Eine Phasenverzögerung ist meist der Hauptgrund dafür, dass ein PHIL-System an Zuverlässigkeit verliert. Jeder Transportschritt, jeder Sensorfilter und jede Verstärkercharakteristik führt zu einer Phasenverzögerung. Diese Verzögerung verringert die Stabilitätsreserve, lange bevor der Test offensichtlich instabil erscheint. Ein System kann eine Steady-State-Prüfung bestehen und dennoch bei einem Transienten versagen.

Eine reine Verzögerung von 100 µs führt bei 1 kHz zu einer Phasenverschiebung von 36°, was ausreicht, um einen Großteil der erforderlichen Phasenreserve aufzubrauchen. Ein Test mit einem Batterie-Wechselrichter macht dies deutlich. Die Stromnachführung kann bei niedrigen Frequenzen zunächst einwandfrei erscheinen, dann aber bei einem Lastsprung stark überschwingen, da die Verzögerung den Übergang in einen Bereich mit schwacher Dämpfung verschoben hat. Was wie ein Problem des Reglers aussieht, ist oft lediglich eine einfache Regelkreisverzögerung.

Sie sollten die Verzögerung als Teil der Anlage betrachten und nicht als nebensächliches Implementierungsdetail. Dies hat Auswirkungen darauf, wie Sie die Stabilität eines Regelkreises einschätzen und wie Sie die Bandbreite wählen. Eine Kompensation der Zeitverzögerung ist hilfreich, hängt jedoch von einem genauen Verzögerungsmodell ab. Wenn Sie die Verzögerung beim Entwurf ignorieren und sie erst beim Einschalten bemerken, nehmen Sie die Abstimmung bereits an einem verzerrten Regelkreis vor.

Die Bandbreite legt die Obergrenze für die nutzbare PHIL-Treue fest

Die Bandbreite definiert den höchsten Frequenzbereich, in dem sich die PHIL-Schleife noch so verhält wie das System, das Sie testen wollten. Liegt die Bandbreite der Schleife zu nahe an den Grenzen des Verstärkers oder I/O , nimmt die Genauigkeit ab, bevor es zu einer völligen Instabilität kommt. Sie erhalten zwar ein Ergebnis, doch dieses spiegelt nicht die beabsichtigte physikalische Realität wider.

Ein Motorantriebs-Prüfstand veranschaulicht diesen Kompromiss sehr gut. Wenn der hardware bis zu 2 kHz stark eingreift, der Verstärker und die Messkette jedoch nur bis zu einigen hundert Hertz störungsfrei bleiben, verwischt der Regelkreis die Schaltnebenwirkungen und mildert Resonanzen ab. Es fließt weiterhin Strom, und die Schutzlogik löst nach wie vor aus. Der Test lässt jedoch die zeitlichen Abläufe und die Dämpfung außer Acht, die darüber entscheiden, ob der Regler tatsächlich robust ist.

Sie sollten die nutzbare Bandbreite anhand des langsamsten, aber entscheidenden Elements im Regelkreis festlegen und dann einen Spielraum einplanen. Das mag oft konservativ erscheinen, schützt jedoch die Genauigkeit. Teams, die eine große Bandbreite anstreben, ohne die Phasen- und Verstärkungsreserven zu überprüfen, erhalten in der Regel ansprechende Diagramme mit geringer Aussagekraft. PHIL bewertet nicht allein die Nenngeschwindigkeit. Es bewertet einen Regelkreis, der über die für Ihr Testziel relevanten Frequenzen hinweg unter Kontrolle bleibt.

Schnittstellenmodelle bestimmen, wie viel Dämpfung verbleibt

Schnittstellenmodelle bestimmen den Energieaustausch zwischen Simulation und hardware und beeinflussen somit direkt die Dämpfung und Stabilität. Eine mathematisch einwandfreie Schnittstelle kann sich dennoch unerwünscht verhalten, wenn Querschnittssteifigkeit und Verzögerung zusammenwirken. Die Stabilität des Regelkreises hängt von der Wahl der Schnittstelle ab, da diese den Regelkreis verändert, den man zu steuern versucht.

Eine starre Spannungsquellen-Schnittstelle ermöglicht einen einfachen Aufbau für einen Wechselrichtertest, kann jedoch die Dämpfung aufheben, die eine physikalische Zuleitung bieten würde. Der Regelkreis verhält sich dann so, als hardware die hardware über eine Verzögerung an eine ideale Quelle angeschlossen. In der Nähe des Übergangs tritt eine Schwingung auf, insbesondere bei plötzlicher Stromumkehr. Eine Dämpfungsimpedanz oder ein Ansatz mit teilweiser Duplizierung mildert dieses Verhalten oft so weit ab, dass wieder nutzbare Sicherheitsmargen erreicht werden.

Hier verwechseln viele Teams den Genauigkeitsverlust mit hardware Schwäche. Die hardware verhält sich hardware korrekt, wenn man von einer ungenauen Schnittstellenannahme ausgeht. Sie sollten Schnittstellenmodelle danach beurteilen, wie sie Passivität und Dämpfung unter den erwarteten Betriebspunkten beibehalten. Sobald Sie dies tun, lässt sich das Verhalten des Regelkreises leichter vorhersagen, und Ihre Testergebnisse driften nicht mehr ab, wenn sich die Betriebsbedingungen ändern.

Die Dynamik des Leistungsverstärkers verändert das Regelverhalten

Leistungsverstärker tun mehr, als nur Spannung und Strom zu skalieren. Sie fügen der PHIL-Schleife Verzögerungen, Sättigungsgrenzen, Auswirkungen der Ausgangsimpedanz und ein endliches Anstiegsverhalten hinzu. Diese Dynamik verändert die Frequenzweiche und die Dämpfung. Wenn Sie den Verstärker als ideal modellieren, überprüfen Sie die falsche Schleife und verlassen sich auf das falsche Genauigkeitsniveau.

Ein linearer Verstärker kann bei mäßiger Bandbreite eine gleichmäßige Nachführung bieten, während eine geschaltete Quelle eine Regelverzögerung und ein Filterverhalten mit sich bringen kann, das die Resonanz verschiebt. Dieser Unterschied spielt bei einem Wechselrichtertest mit schwachem Netz eine Rolle. Derselbe Regler kann auf einem Prüfstand gut gedämpft und auf einem anderen oszillierend erscheinen, da der Verstärker die effektive Anlage verändert hat. Auf OPAL-RT-Plattformen trennen Ingenieur:innen vor der Abstimmung Ingenieur:innen Solver-Verzögerung, I/O und Verstärker-Verzögerung, was die realistische Darstellung des gesamten Regelkreises erleichtert.

Sie sollten den Verstärker als aktiven Bestandteil des Stabilitätsproblems betrachten. Messungen im Labor sind hier wichtiger als Nennspezifikationen. Geringfügige Abweichungen bei der Abstimmung des Ausgangsfilters oder beim Verhalten der Strombegrenzung können den sicheren Betriebsbereich so stark verschieben, dass sich Ihre Ergebnisse ändern. Sobald die Dynamik des Verstärkers berücksichtigt wird, lässt sich die PHIL-Genauigkeit wesentlich leichter aufrechterhalten.

Die Reglerverstärkung legt den sicheren Bereich für die Stabilität fest

Die Reglerverstärkung bestimmt, wie stark der Regelkreis auf Abweichungen reagiert, und legt somit den sicheren Betriebsbereich für PHIL fest. Wenn Sie den Bereich von k für die Stabilität des Regelkreises ermitteln müssen, müssen Sie Verzögerungen, das Verhalten des Verstärkers und die Dynamik der Schnittstelle berücksichtigen. Ein k-Wert, der in software funktioniert, software oft in hardware.

Betrachten wir einen Stromregler mit der Proportionalverstärkung k. Ein software Modell könnte Werte von k zwischen 0 und 1,8 zulassen, bevor es zu starken Schwingungen kommt. Rechnet man nun die Verstärkerverzögerung und die Sensorverzögerung hinzu, kann sich der sichere Bereich drastisch verkleinern, da dieselbe Verstärkung nun dazu führt, dass der Übergang in einen Bereich mit unzureichender Phasenreserve gerät. Man prüft einen Regler nicht mehr isoliert. Man prüft die Stabilität des Regelkreises, den PHIL tatsächlich bildet.

Deshalb sollte die Verstärkungsoptimierung erst nach der Schleifenidentifizierung erfolgen und nicht davor. Beginnen Sie mit einem gemessenen Verzögerungsbudget, schätzen Sie dann die Übergangsfrequenz und die Sicherheitsmarge und erhöhen Sie anschließend den Wert k in kleinen Schritten, während Sie den Abklingvorgang der Transienten und die Spektralspitzen beobachten. Wenn Sie diese Reihenfolge nicht einhalten, wird k zu einer bloßen Vermutung. Sobald Sie die gesamte Schleife einbeziehen, wird die Stabilität des Verhaltens des geschlossenen Systems zu einer Designvariablen, die Sie steuern können, anstatt zu einer Überraschung, der Sie hinterherlaufen müssen.

„Wenn Sie den Bereich von k für die Stabilität im Regelkreis ermitteln müssen, müssen Sie Verzögerungen, das Verhalten des Verstärkers und die Dynamik der Schnittstelle berücksichtigen.“

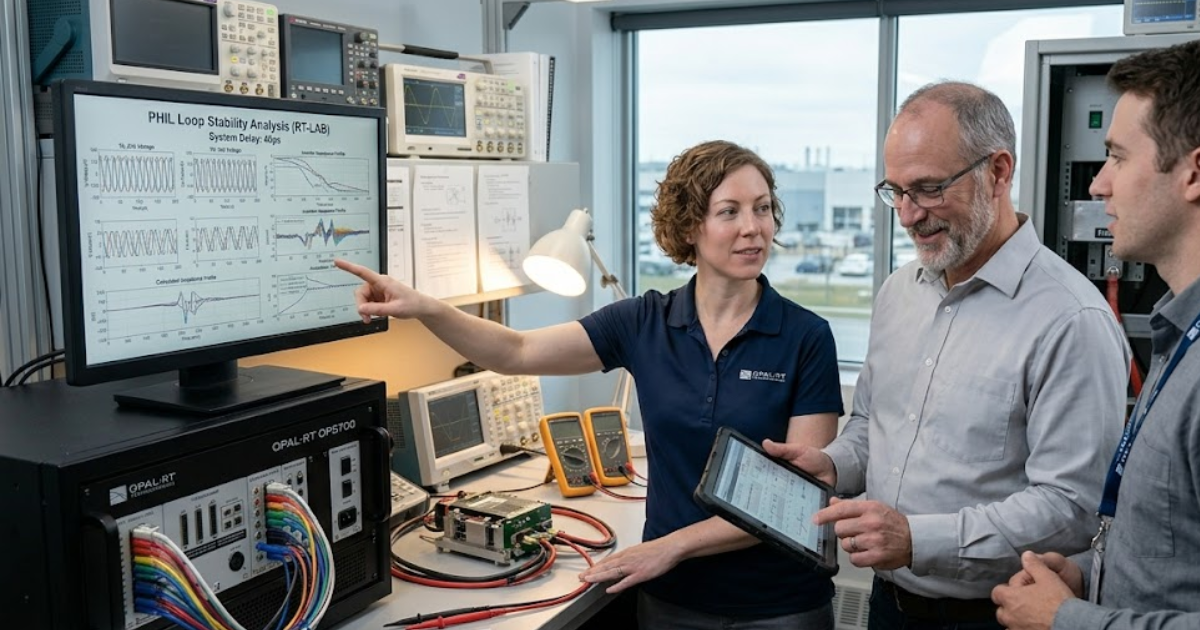

Stabilitätsprüfungen müssen vor jeder Genauigkeitsangabe erfolgen

Man kann die PHIL-Genauigkeit erst dann geltend machen, wenn man sich vergewissert hat, dass der Regelkreis über die relevanten Betriebspunkte und Frequenzen hinweg stabil bleibt. Die Stabilität ist die Hürde, die jede Genauigkeitsangabe nehmen muss. Ist diese Hürde zu niedrig, haben selbst saubere Diagramme und wiederholbare Messläufe kaum Aussagekraft.

Eine disziplinierte Laborroutine sorgt dafür, dass die Überprüfung einfach und wiederholbar bleibt:

• Messen Sie die Gesamtschleifenverzögerung unter Betriebsbedingungen.
• Modellieren Sie die Dynamik von Verstärker und Schnittstelle in derselben Schleife.
• Überprüfen Sie die Verstärkungs- und Phasenreserve im Bereich der vorgesehenen Frequenzweiche.
• Testtransienten, die die Umkehrung, Sättigung und schwache Dämpfung beanspruchen.
• Verringern Sie die Reglerverstärkung, bevor Sie die Bandbreitenziele erweitern.

Diese Schritte klingen zwar bescheiden, doch sie unterscheiden fundierte PHIL-Arbeiten von irreführenden. Ein Labor, das OPAL-RT oder eine andere Echtzeitplattform nutzt, muss die Genauigkeit dennoch durch Regelkreisdesign und Verifizierung sicherstellen. Hardware ist hilfreich, ebenso wie die Transparenz der Zeitabläufe, doch beides ersetzt keine disziplinierten Regelkreisprüfungen. Man schenkt den Ergebnissen mehr Vertrauen, wenn jede Aussage mit einer gemessenen Toleranz und einem bekannten Betriebsbereich verknüpft ist.

Die tiefere Erkenntnis ist einfach: PHIL liefert keine genauen Ergebnisse, nur weil die Kurven im Testprogramm komplex aussehen oder die Diagramme glatt verlaufen. Es liefert genaue Ergebnisse, wenn die Schleife unter denselben Belastungen stabil bleibt, denen Ihre hardware im tatsächlichen Betrieb ausgesetzt hardware . Dieser Maßstab sorgt dafür, dass Ihre Tests und Ihr technisches Urteilsvermögen auf einer soliden Grundlage beruht.
