Comment les simulateurs en temps réel permettent de réaliser Simulation HIL pour les systèmes de batteries automobiles

Principaux enseignements

• La simulation en boucle fermée est importante car le matériel de gestion de la batterie doit réagir au comportement réaliste du pack au même rythme que celui qu'il rencontrera en service.
• Les testeurs de batterie et les testeurs de charge constituent des outils de dépistage utiles, mais ils ne permettent pas de vérifier la gestion des défauts, la synchronisation ou la logique de protection à l'échelle de l'ensemble du système de batterie.
• La validation approfondie des batteries suit une procédure par étapes qui commence par des vérifications simples, passe par la simulation en laboratoire (HIL) et réserve les bancs d'essai des packs pour les travaux de confirmation.

Les simulateurs en temps réel rendent Simulation HIL de batteries automobiles particulièrement utiles, car ils permettent de tester le matériel de commande par rapport au comportement du pack, aux défaillances et aux limites thermiques avant qu'un pack complet ne soit mis à l'essai sur banc.

Les ventes de voitures électriques ont atteint près de 14 millions d'unités en 2023, soit 18 % de l'ensemble des voitures vendues, ce qui signifie que les équipes chargées des batteries doivent composer avec un plus grand nombre de variantes de packs et disposent d'une marge de manœuvre réduite en cas d'échecs lors des tests de fin de production. Un testeur de batterie automobile de base reste indispensable, et un testeur de charge de batterie automobile permet toujours de répondre à des questions utiles en laboratoire. Ces outils vérifient l'état de charge, les chutes de tension et la réponse simple à la charge. La validation en boucle fermée d'un système de batterie nécessite davantage, car le contrôleur doit réagir à une batterie qui se comporte comme le pack complet qu'il sera finalement amené à gérer.

« Même le meilleur testeur de charge pour batteries automobiles ne résout qu'une partie du problème de validation. »

Les simulateurs en temps réel bouclent la boucle autour du matériel de batterie

Prise en charge des simulateurs en temps réel Simulation HIL en se comportant comme le pack de batteries en boucle fermée avec le matériel de batterie. Ils résolvent le modèle du pack à la vitesse du contrôleur. Ils renvoient les tensions et les courants via des E/S réelles. Le matériel de gestion de batterie réagit alors à une réponse crédible du pack.

Une configuration utile permet de relier l'unité de gestion de batterie aux tensions simulées des cellules, au courant du pack, au retour d'information du contacteur et aux signaux d'isolation. Lorsque le matériel demande la fermeture du contacteur, le simulateur met à jour l'état du pack et renvoie la réponse électrique attendue lors de l'étape suivante. Cela permet de tester en temps réel les voies de mesure, la logique de commande et les seuils de protection. La simulation hors ligne ne permet pas cela, car le contrôleur ne perçoit pas les contraintes de synchronisation et les limites de signal du matériel réel.

Vous en comprendrez l'intérêt lorsqu'un contrôleur demande un courant de charge alors que l'état de charge est faible et que le pack simulé l'accepte, avant de réagir à mesure que la tension et la température augmentent. Cette séquence peut sembler banale, mais elle permet de déterminer si l'équilibrage démarre trop tôt, si les limites de courant sont saturées ou si les verrouillages de défaut se désactivent au mauvais moment. Les packs de banc d'essai sont coûteux et présentent des risques pour la détection de ces problèmes. La simulation en boucle fermée permet de déplacer cette étape de détection vers une phase plus sûre et plus rapide du processus de test.

La physique du bloc-batterie doit s'exécuter plus rapidement que la synchronisation du contrôleur

Les calculs physiques relatifs au bloc-batterie doivent s'exécuter dans les délais impartis par le contrôleur, sans quoi les résultats des tests seront trompeurs. Le simulateur doit se mettre à jour avant que le contrôleur ne prenne sa prochaine décision. Si le modèle prend du retard, les pics de courant et les chutes de tension apparaissent a posteriori. Le contrôleur semble alors plus stable ou moins performant qu'il ne l'est en réalité.

Une boucle de contrôle de courant échantillonnant toutes les 100 microsecondes mettra immédiatement cela en évidence. Si votre modèle de batterie est mis à jour toutes les millisecondes, le contrôleur ne détectera pas les transitoires de courte durée qui déterminent le comportement de la logique de protection et les performances de l'estimateur. Cela est crucial pendant la précharge, le freinage régénératif et le transfert vers un chargeur rapide, où la tension et le courant peuvent varier rapidement. Un modèle lent produira certes des courbes lisses, mais celles-ci ne refléteront pas l'interaction matérielle que vous cherchez à démontrer.

On résout généralement ce problème par le partitionnement du modèle. Les états électriques rapides sont traités dans un pas de temps court, tandis que les états thermiques ou liés au vieillissement, plus lents, sont traités à un intervalle plus long. Il faut également limiter le niveau de détail des cellules, car un modèle électrochimique complet pour chaque cellule dépasserait le temps imparti bien avant que le contrôleur n'atteigne ses cas limites. Un bon travail sur les batteries en HIL ne consiste pas tant à intégrer toutes les variables d'état qu'à maintenir les états qui modifient l'action du contrôleur dans les limites du temps dont le matériel dispose réellement.

Un testeur de charge de batterie ne peut pas remplacer un système HIL pour batteries

Un testeur de charge pour batterie automobile vérifie la manière dont une batterie réagit à une charge électrique contrôlée, tandis que les essais HIL (Hardware-in-the-Loop) du système de batterie évaluent la réponse du matériel de commande à un pack simulé en boucle fermée. Ces deux méthodes sont utiles, mais elles répondent à des questions différentes. Les considérer comme interchangeables reviendrait à ne pas détecter des défauts importants.

Un testeur de batterie automobile standard vous indiquera si une batterie de 12 V présente une faible capacité de démarrage, une résistance interne élevée ou une mauvaise capacité de charge. Un testeur de charge pour batterie automobile applique une charge de courant constante et vous aide à comparer la réponse de la batterie sous charge. Ces contrôles sont utiles pour les interventions de maintenance et le contrôle à la réception. Ils ne vous indiquent toutefois pas comment un système de gestion de batterie réagira face à une lecture de température erronée, un contacteur soudé ou un module de batterie atteignant sa limite de charge en cours de cycle.

Même le meilleur testeur de charge pour batteries automobiles ne résout qu'une partie du problème de validation. Il convient de l'utiliser pour ce qu'il fait le mieux, à savoir effectuer un contrôle rapide des batteries sous une charge reproductible. Le HIL prend le relais là où le testeur de charge s'arrête. Il permet de déterminer comment le matériel et la logique de commande se comportent lorsque la batterie fait partie d'un système plutôt que de fonctionner comme une unité autonome.

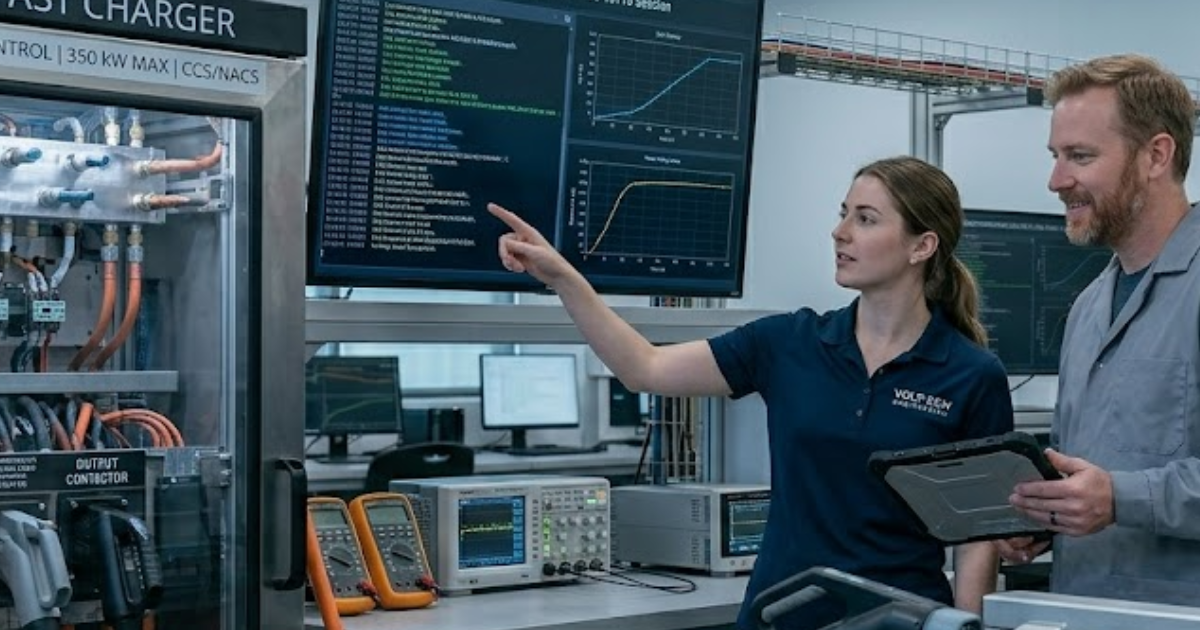

L'injection de défauts permet de mettre en évidence le comportement du système de gestion de la batterie (BMS) avant le début des essais sur le pack

L'injection de défauts permet de tester la gestion des défaillances sans attendre que celles-ci se produisent sur un module physique. Le simulateur peut provoquer à volonté des erreurs de capteurs, des coupures d'isolation, des événements de surintensité et des défauts de contacteurs. Cela permet de tester la logique de sécurité. Cela garantit également la reproductibilité des délais de défaut d'un cycle à l'autre.

Un cas concret est celui d'un signal de contacteur bloqué lors de l'arrêt. Le contrôleur considère que le bloc s'ouvre, mais la tension du bloc reste présente du côté de la charge. Cette situation unique permet de vérifier la détection des défauts, la logique de réessai, les codes d'avertissement et la gestion du mode de maintenance en une seule séquence. Un bloc physique peut reproduire le même problème, mais sa mise en place nécessite plus de temps et comporte davantage de risques.

Les tests de défaillance permettent également de mettre en évidence des lacunes que les tests classiques de charge et de décharge ne permettent jamais de détecter. Le biais des capteurs en est un bon exemple : un décalage de température de 2 degrés ou un léger décalage de courant peut modifier l'estimation de l'état de charge suffisamment pour déclencher des limites de puissance inappropriées. Si ce problème est détecté lors des essais HIL, la solution consiste généralement en un ajustement de l'étalonnage ou une modification du filtrage. S'il est détecté après l'assemblage du pack, la correction implique alors une retouche en laboratoire, un retard dans le calendrier et une recherche plus difficile de la cause profonde.

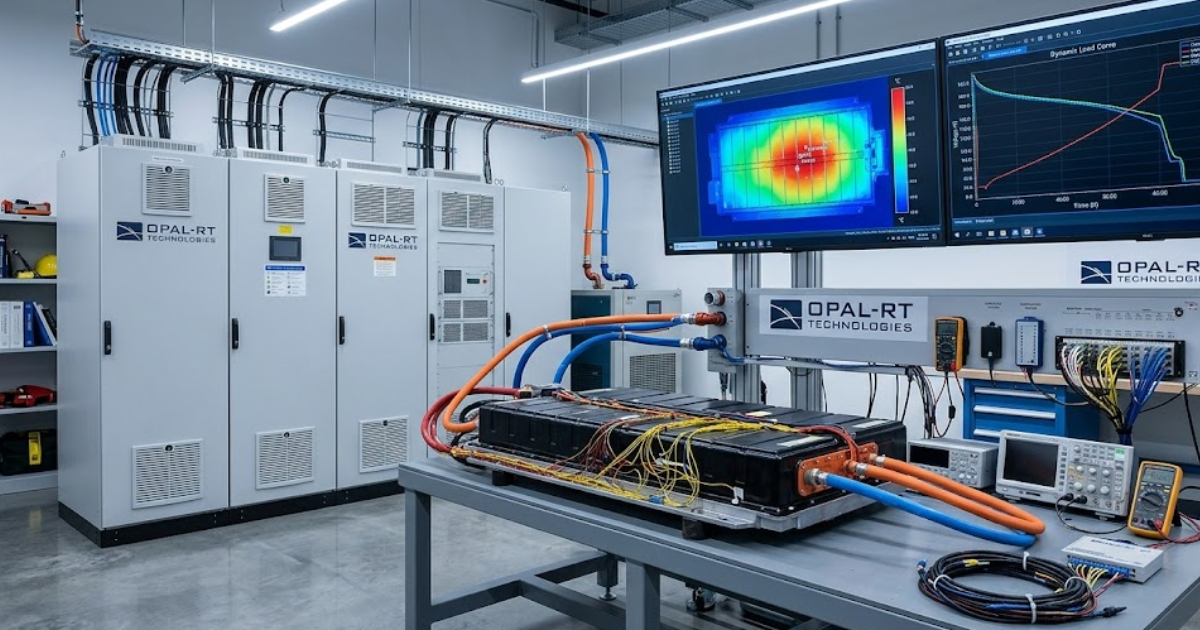

Les états thermiques déterminent le comportement des batteries sous une charge dynamique

Les variations thermiques modifient le comportement de la batterie, même lorsque la logique de commande reste inchangée. La résistance interne augmente par temps froid. La capacité de charge diminue à l'approche de la limite. La puissance disponible varie à mesure que le pack s'échauffe sous l'effet de charges répétées. La simulation HIL doit tenir compte des effets thermiques si l'on souhaite obtenir des limites de courant et des mesures de protection réalistes.

Un test de charge à froid le démontre clairement. Le contrôleur accepte un courant modéré à température ambiante, puis limite fortement ce courant lorsque le même modèle de batterie démarre à une température proche de zéro. Cette réaction a des répercussions sur les protocoles de communication avec le chargeur, les limites du freinage régénératif et la réduction de puissance perçue par le reste du véhicule. Si le simulateur ne tient pas compte de la température, l'unité de gestion de la batterie semblera stable dans une situation qui devrait normalement déclencher un comportement de limitation évident.

La température a également une incidence sur le résultat perçu par le client. Lors d’un test à grande échelle mené par l’AAA, les véhicules électriques ont affiché une réduction moyenne de leur autonomie de 41 % à -6 °C (20 °F) lorsque le chauffage de l’habitacle était activé. Ce chiffre concerne l’autonomie, mais les implications de ce test vont bien au-delà. Votre contrôleur doit gérer correctement le courant, la recharge et la protection dans tous les états thermiques qui entraînent ces variations de performances perceptibles. Un modèle de batterie ne tenant pas compte de la réponse thermique masquera cette exigence.

Les limites de latence déterminent la quantité de détails de la batterie que vous pouvez conserver

La latence fixe la limite supérieure du niveau de détail du modèle lors des essais HIL sur batterie. Chaque état, chaque voie de communication et chaque conversion d'E/S supplémentaires prennent du temps. Si le retard total dépasse la tolérance du contrôleur, la fidélité théorique se traduit par une fidélité médiocre dans la pratique. La stabilité temporelle est plus importante que la taille du modèle à elle seule.

Ce compromis apparaît lorsque les ingénieurs tentent de modéliser chaque cellule, chaque chemin d'équilibrage et chaque effet électrochimique dans une seule boucle. Le résultat semble souvent impressionnant lors de l'examen du modèle, mais ne respecte pas les délais lors de l'exécution. Un modèle de batterie d'ordre réduit présentant un comportement aux bornes précis fournira de meilleures données de contrôle qu'un modèle détaillé qui ne respecte pas le temps de réponse. Il est essentiel que le contrôleur perçoive les conséquences électriques appropriées au moment opportun.

Les équipes travaillant sur des plateformes telles qu'OPAL-RT distinguent souvent les états électriques rapides des états de supervision plus lents afin que le chemin du signal reste déterministe. Cette approche permet de maintenir des boucles de courant, de tension et de protection étroites, tandis que les estimateurs thermiques et la logique de diagnostic fonctionnent selon un cadencement plus lent. Il vous faudra néanmoins choisir les éléments à simplifier. Les meilleurs choix consistent à se concentrer sur les aspects du comportement de la batterie qui modifient l'action du contrôleur, car c'est précisément ce que le banc HIL est destiné à tester.

« L'avantage est évident : vous détectez les erreurs de synchronisation, les lacunes dans la protection et les problèmes liés aux limites thermiques avant qu'ils n'atteignent les phases de test des modules, qui peuvent s'avérer coûteuses. »

Comment tester les systèmes de batteries automobiles à l'aide d'une validation par étapes

La méthode de test des systèmes de batteries automobiles repose essentiellement sur l'ordre des opérations. Il faut commencer par des vérifications simples de la batterie, passer ensuite à la validation du contrôle en boucle fermée, puis terminer par la validation complète du pack. Le testeur de batterie automobile et le testeur de charge de batterie utilisés par les équipes automobiles pour le dépistage restent indispensables. Ils doivent simplement être utilisés au début de la séquence, et non à la fin du processus.

• Vérifiez la tension de base, la résistance interne et l'état de charge des batteries entrantes.
• Utilisez un testeur de charge pour batteries automobiles afin d'évaluer la réponse à une charge répétée et la capacité de récupération.
• Exécuter le HIL avec le matériel de gestion de la batterie en fonction d'états et de défauts simulés du pack.
• Vérifier les limites thermiques, le contrôle de charge et les délais de protection sur les bancs d'essai des batteries.
• Ne validez l'intégration finale qu'une fois que les étapes précédentes ne présentent plus de problèmes de contrôle fondamentaux.

Cette séquence permet de gagner du temps, car chaque étape pose une question plus précise que la précédente. Une batterie défectueuse devrait se dégrader rapidement lors d'un test sur banc d'essai simple. Un bug de synchronisation dans la logique du contacteur devrait se manifester lors des tests HIL. Le matériel du pack ne devrait être utilisé que pour les défauts et les limites qui nécessitent encore une confirmation physique, une fois que le contrôleur a démontré sa capacité à réagir correctement.

C'est pourquoi les équipes qui utilisent OPAL-RT considèrent le simulateur comme un élément d'un processus de validation rigoureux plutôt que comme une simple vitrine de laboratoire isolée. L'avantage est évident : cela permet de détecter les erreurs de synchronisation, les lacunes en matière de protection et les erreurs liées aux limites thermiques avant qu'elles n'atteignent les coûteux essais sur batterie. Si vous évaluez des outils, posez des questions précises. Le meilleur testeur de charge pour batteries automobiles permettra certes de bien contrôler les batteries, mais seule une validation par étapes permettra de vérifier que l'ensemble du système de batterie fonctionne correctement.
