Comment choisir un amplificateur de puissance pour les applications PHIL

Principaux enseignements

• Commencez par choisir un amplificateur PHIL en tenant compte de la stabilité en boucle fermée et du retard total, car la puissance nominale ne permet pas de prédire la qualité de la boucle.
• Le comportement en quatre quadrants, l'impédance de sortie et les réglages de protection déterminent souvent la précision des tests avant même que la classe de l'amplificateur n'entre en ligne de compte.
• Le choix d'un amplificateur de puissance à semi-conducteurs ne doit être restreint aux classes A, AB ou D qu'une fois que l'enveloppe de l'interface a été entièrement définie.

Choisissez un amplificateur de puissance PHIL, de la boucle de retour jusqu'à la plaque signalétique, car la stabilité, le temps de réponse et le comportement en quatre quadrants déterminent la qualité des tests bien avant la puissance en watts.

Les équipes commencent souvent par examiner les kilovoltampères et les pics de courant, mais le PHIL se déclenche lorsque la boucle de régulation se rompt. Les études publiées sur le PHIL font état de temps de réponse de la boucle allant de moins de 10 microsecondes à plus de 100 microsecondes dans des configurations de laboratoire courantes. Cette fourchette est importante, car un amplificateur affichant d’excellentes performances sur le papier peut tout de même introduire un retard suffisant pour perturber un test de convertisseur ou de protection. Votre premier critère de sélection devrait être le comportement de la boucle, puis les caractéristiques électriques, et enfin la classe de l’amplificateur.

Cette liste répond à la question habituelle concernant le type d'amplificateur requis pour le PHIL. Il vous faut un amplificateur de puissance capable de reproduire le signal d'interface avec un retard faible et prévisible, de fournir une puissance d'entrée et de sortie dans tous les états de fonctionnement requis, de maintenir l'impédance de sortie dans les limites de tolérance de la méthode d'interface, et de résister aux défaillances sans les masquer. Une fois ces conditions remplies, il devient beaucoup plus facile d'évaluer les différentes options d'amplificateurs de puissance à semi-conducteurs, qu'ils soient de classe A, de classe AB, de classe D ou autres. Vous cessez de deviner et commencez à choisir l'amplificateur en fonction de la tâche à accomplir.

« Même avec des puissances nominales élevées, vous obtiendrez des résultats erronés si le retard, le filtrage de sortie ou l'impédance de sortie réduisent la marge de phase et transforment un modèle stable en un test oscillant. »

Le choix d'un amplificateur PHIL commence par l'examen des limites de stabilité de la boucle

Le choix d'un amplificateur PH commence par la stabilité de la boucle, car l'amplificateur est intégré à la boucle fermée et en détermine directement le comportement. Même avec une puissance nominale élevée, le système ne fonctionnera pas si le temps de retard, le filtrage de sortie ou l'impédance de sortie réduisent la marge de phase et transforment un modèle stable en un test oscillant. C'est là le premier critère technique qui compte.

Un test d'onduleur en couplage réseau permet de mettre rapidement le problème en évidence. Le réseau simulé, l'algorithme d'interface, les capteurs et l'amplificateur de puissance se trouvent tous dans une seule boucle de rétroaction ; ainsi, un léger déphasage de quelques kilohertz peut transformer une réponse en courant propre en une oscillation. Si vous vous contentez de vérifier les valeurs nominales de tension et de courant, vous passerez à côté du véritable point de défaillance. Ce genre d'erreur est fréquent lorsqu'un laboratoire traite l'amplificateur comme une source générique.

Le choix doit commencer par la méthode d'interface et la bande de croisement prévue. Les interfaces de type « transformateur idéal », « duplication partielle du circuit » et « à atténuation » tolèrent chacune des caractéristiques d'amplificateur différentes. Il vous faut un appareil dont le comportement en petit signal reste prévisible aux fréquences qui comptent pour votre boucle. Les performances mesurées au banc à 50 ou 60 hertz ne reflètent qu'une petite partie de la réalité.

Le budget de délai définit la fenêtre de bande passante utilisable

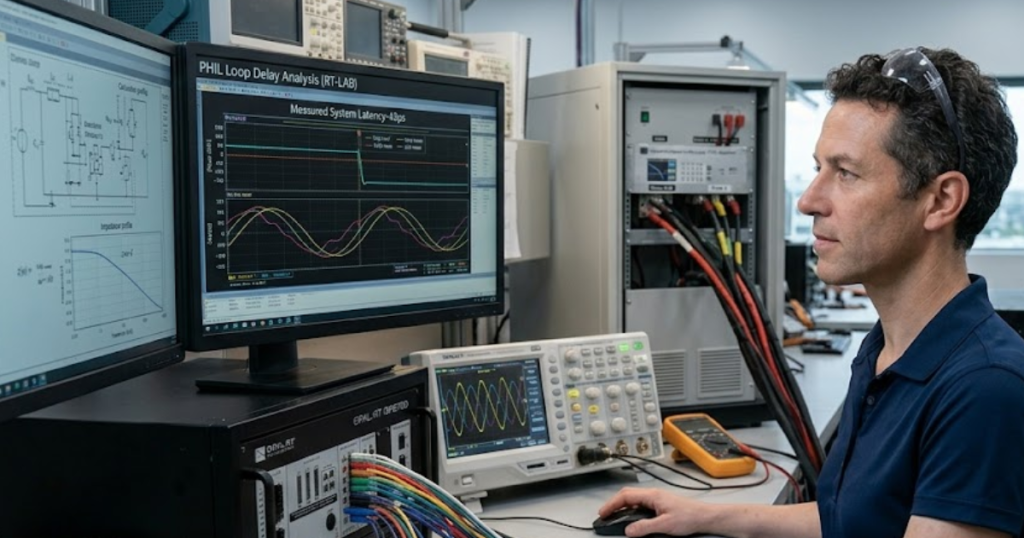

Le budget de retard détermine la bande passante utilisable, car chaque microseconde qui s'écoule entre la sortie du simulateur et le retour de mesure réduit la marge de phase. Un amplificateur PHIL à réponse en fréquence plate peut tout de même présenter un mauvais comportement si le retard de transmission, le retard de commande interne et le retard de mesure s'additionnent au-delà de ce que votre algorithme d'interface peut tolérer. Un faible retard constant est plus important que la bande passante nominale.

Un banc de contrôle de convertisseurs permet de visualiser la chaîne de retard. Le simulateur calcule la réponse du système, les étages de sortie analogiques envoient la commande, l'amplificateur de puissance la reproduit, les capteurs renvoient la réponse, et les étages d'entrée analogiques alimentent la boucle. Les équipes qui utilisent OPAL-RT commencent souvent par évaluer chaque étape, car un amplificateur rapide ne peut pas compenser des E/S ou un filtrage lents en amont. Cette simple vérification évite que les problèmes de synchronisation ne soient attribués à un composant qui n'est pas en cause.

Votre bande passante utile se situera bien en dessous de la fréquence à laquelle le retard cumulé épuise la marge de phase. Cette limite influe également sur le choix de la classe d'amplificateur. Une conception à commutation offrant un excellent rendement peut tout de même rencontrer des difficultés si les filtres de sortie ou la commande numérique introduisent un retard suffisant à proximité du point de coupure de la boucle, tandis qu'un amplificateur linéaire présentant moins de retard peut conserver un signal plus propre sur la bande requise. Le retard n'est pas un détail secondaire dans PHIL. Il s'agit d'une contrainte de dimensionnement.

Les caractéristiques de l'interface définissent l'enveloppe de tension et de courant requise

Les caractéristiques de l'interface déterminent l'amplificateur dont vous avez besoin, car le PHIL sollicite la tension, le courant, le facteur de crête et la surcharge de courte durée de manière bien plus irrégulière qu'un test au banc sur onde sinusoïdale. Un amplificateur de puissance adapté couvrira les valeurs en régime permanent, les pics transitoires et la courbe de charge générée par votre modèle d'interface sur toute la plage de fonctionnement. La puissance moyenne, à elle seule, masquera les aspects les plus difficiles de la tâche.

Un test de moteur électrique peut nécessiter un courant continu modéré, mais présenter des pics de courant de récupération importants lors des inversions de couple. Un émulateur de batterie peut consommer une puissance moyenne modérée tout en exigeant des pics de courant brutaux lors de l'enclenchement des contacteurs. Dans ces cas-là, une marge de courant transitoire insuffisante se révèle problématique bien avant que la puissance moyenne en kilowatts ne devienne un sujet de préoccupation. C'est lors du premier test de simulation d'événement que vous constaterez l'erreur, et non lors d'un fonctionnement en régime permanent stable.

Vous devez également interpréter les caractéristiques techniques de la même manière que votre test les utilisera. La puissance apparente triphasée, le courant par phase, l'amplitude de la ligne de courant continu et la durée de surcharge auront plus d'importance qu'un simple chiffre global de puissance. Si l'amplificateur n'atteint la valeur cible que dans des conditions de fonctionnement très restreintes, vous achetez une fiche technique plutôt qu'une marge de puissance exploitable. Une bonne analyse des caractéristiques techniques correspond à la limite de fonctionnement aux bornes.

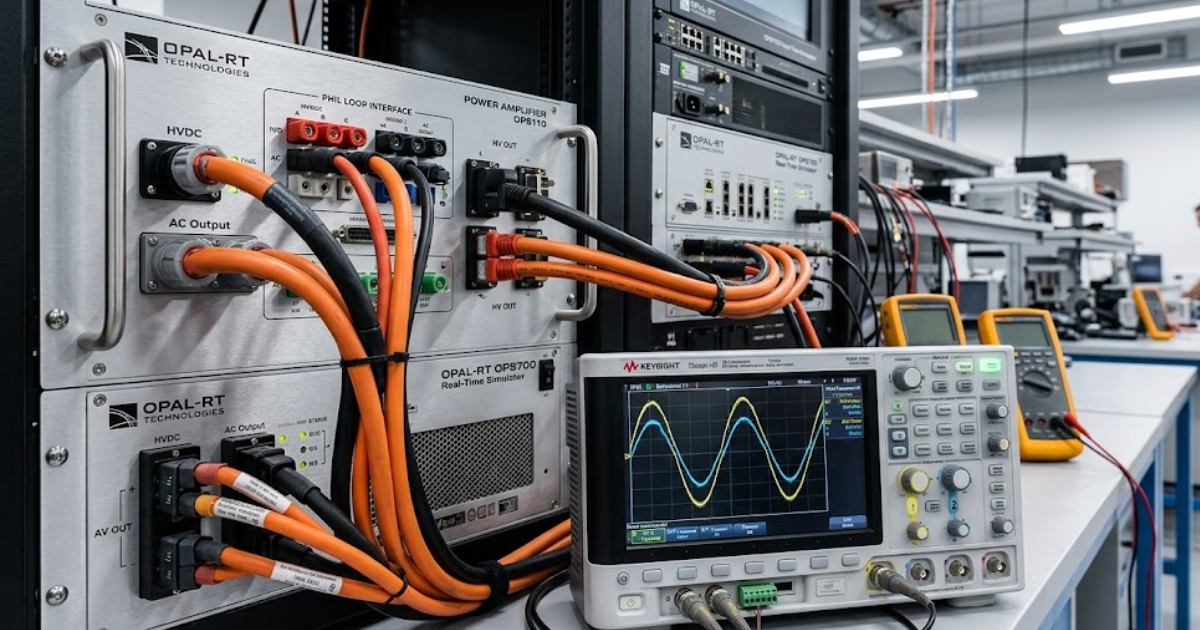

Le fonctionnement en quatre quadrants évite le déséquilibre de puissance bidirectionnel

Le fonctionnement en quatre quadrants est indispensable dès lors que le matériel testé est capable à la fois de fournir et d'absorber de l'énergie, car PHIL échangera Énergie les deux sens lors des changements d'état. Un amplificateur qui ne fait que fournir de l'énergie faussera les événements de régénération, provoquera un verrouillage de protection ou enverra Énergie des charges de décharge qui altéreront le comportement que vous souhaitiez mesurer. Le flux d'énergie bidirectionnel est souvent une exigence impérative, et non une simple option.

Un onduleur relié à un moteur ou à un simulateur de réseau illustre clairement ce principe. Lors de l'accélération, l'amplificateur peut fournir du courant, mais ce même dispositif renverra Énergie freinage ou Énergie la reprise après un défaut. Si l'amplificateur ne parvient pas à absorber correctement ce flux inverse, la tension du bus augmente et la boucle cesse de représenter le système réel. Cela signifie que vos données de test incluent désormais un comportement en banc d'essai qui n'aurait jamais dû s'y trouver.

La capacité bidirectionnelle présente également un intérêt pratique en termes de rentabilité. La gestion dissipative de Énergie renvoyée Énergie les longs essais de récupération d'énergie en un problème thermique, tandis que la gestion par récupération permet de maintenir la stabilité du banc d'essai lors de cycles prolongés. Il convient de vérifier la capacité de dissipation, la durée de dissipation et le comportement de contrôle lors des inversions, car les descriptions figurant dans les brochures concernant le fonctionnement en quatre quadrants peuvent être moins précises qu'il n'y paraît. Une affirmation vague à ce stade vous fera perdre du temps par la suite.

L'impédance de sortie peut déstabiliser l'interface PHIL

L'impédance de sortie est importante car l'interface PHIL part du principe que l'amplificateur se comporte comme un certain type de source sur une plage de fréquences donnée. Si l'impédance de sortie réelle augmente, entre en résonance ou varie en fonction de la charge, le matériel détecte un réseau différent de celui prévu par le simulateur, et l'erreur en boucle fermée augmente rapidement. Ce décalage peut être interprété comme une erreur du système, alors que l'amplificateur en est la véritable cause.

L'utilisation d'une interface de type tension avec un convertisseur rigide est un piège courant. Le modèle prévoit une source à faible impédance, mais le filtre de sortie et la boucle de régulation de l'amplificateur peuvent introduire un comportement inductif aux hautes fréquences. Les variations de courant provoquent alors un dépassement, la récupération de tension est ralentie, et les réglages de compensation se retrouvent à assumer une charge que l'amplificateur aurait dû gérer lui-même. On peut passer des jours à essayer de corriger ce problème caché sans pour autant obtenir un résultat satisfaisant.

Les fabricants indiquent rarement l'impédance de sortie sous la forme dont les utilisateurs de PHIL ont besoin ; vous devrez donc souvent la déduire à partir des données en petit signal, de la bande passante en boucle fermée, de la topologie du filtre et de la dépendance vis-à-vis de la charge. Un test au banc utilisant une échelle programmable et une charge passive connue vous en apprendra davantage qu'une simple spécification nominale. Cette vérification vous fait gagner du temps avant de procéder au réglage de la compensation d'interface en fonction d'une caractéristique cachée de l'amplificateur. Elle permet également de distinguer les limites de l'amplificateur de celles du modèle.

Le choix de la classe d'amplificateur dépend des contraintes thermiques liées à la fidélité

Le choix de la classe d'amplificateur dépend des limites de la boucle, car chaque topologie présente un compromis différent entre la fidélité du signal, la dissipation thermique, la taille et le retard interne. La plupart des bancs d'essai PHIL utilisent un amplificateur de puissance à semi-conducteurs, puis restreignent le choix à des étages linéaires, tels que la classe A ou la classe AB, et à des étages à commutation, tels que la classe D. La désignation de la classe n'a de sens qu'une fois la boucle définie.

La physique thermique impose la première limite. D'après les calculs tirés de manuels ouverts, le rendement idéal d'un amplificateur de classe A est de 25 % avec une charge résistive, et celui d'un amplificateur de classe B de 78,5 % ; cela explique pourquoi les circuits linéaires chauffent à mesure que la puissance augmente. Un amplificateur de puissance de classe A peut offrir un excellent comportement en petit signal, mais son utilisation devient difficile à justifier pour les amplificateurs de puissance (PHIL) de forte puissance, à moins que la fidélité sur une bande passante modeste ne prime sur la chaleur et les coûts d'exploitation.

Un amplificateur de puissance de classe AB offre généralement l'option la plus équilibrée et la plus linéaire, avec une distorsion de croisement inférieure à celle de la classe B simple et une dissipation thermique moindre que celle de la classe A. Un amplificateur de puissance de classe D offre un meilleur rendement et une densité de puissance plus élevée, mais son étage de commutation, ses filtres et son temps de réponse doivent être examinés de plus près dans PHIL. Le choix judicieux dépend davantage du comportement en boucle et des limites thermiques que des étiquettes de classe. C'est pourquoi un simple tableau des classes ne suffira pas à choisir l'appareil qui vous convient.

Les paramètres de protection ne doivent pas masquer les dysfonctionnements

Les paramètres de protection doivent permettre la réalisation du test sans le modifier, car PHIL étudie souvent les mêmes états anormaux que le micrologiciel de protection tente de supprimer. La limitation de courant, le repli de gain, les limiteurs de surtension et les seuils de coupure doivent rester coordonnés avec le plan de test afin que l'amplificateur résiste aux défaillances tout en reflétant la réponse réelle du matériel. La sécurité de fonctionnement et l'exactitude des données doivent aller de pair.

Un test de résistance aux pannes met ce problème en évidence. Le matériel testé peut brièvement absorber un courant bien supérieur à sa valeur en régime permanent, et une limite de protection intégrée à l'amplificateur peut lisser ce courant avant que l'appareil testé n'atteigne son propre seuil de contrôle ou de protection. Vous penserez alors que le matériel a réussi le test, alors que le banc d'essai a discrètement modifié le résultat. Cette erreur est subtile et peut facilement passer inaperçue lors d'une semaine de mise en service chargée.

L'analyse des mécanismes de protection doit porter aussi bien sur les délais que sur les seuils. Une limitation de courant électronique rapide peut écrêter les formes d'onde en quelques microsecondes, tandis que les modèles thermiques, plus lents, agissent en quelques secondes ou minutes. Il est important de disposer d'une visibilité sur ces deux niveaux, ainsi que de journaux clairs indiquant à quel moment l'amplificateur est passé en état de protection. Une intervention invisible compromet la corrélation entre la simulation, les traces matérielles et le débogage ultérieur. De bons paramètres de protection permettent de préserver le test tout en assurant la protection du rack.

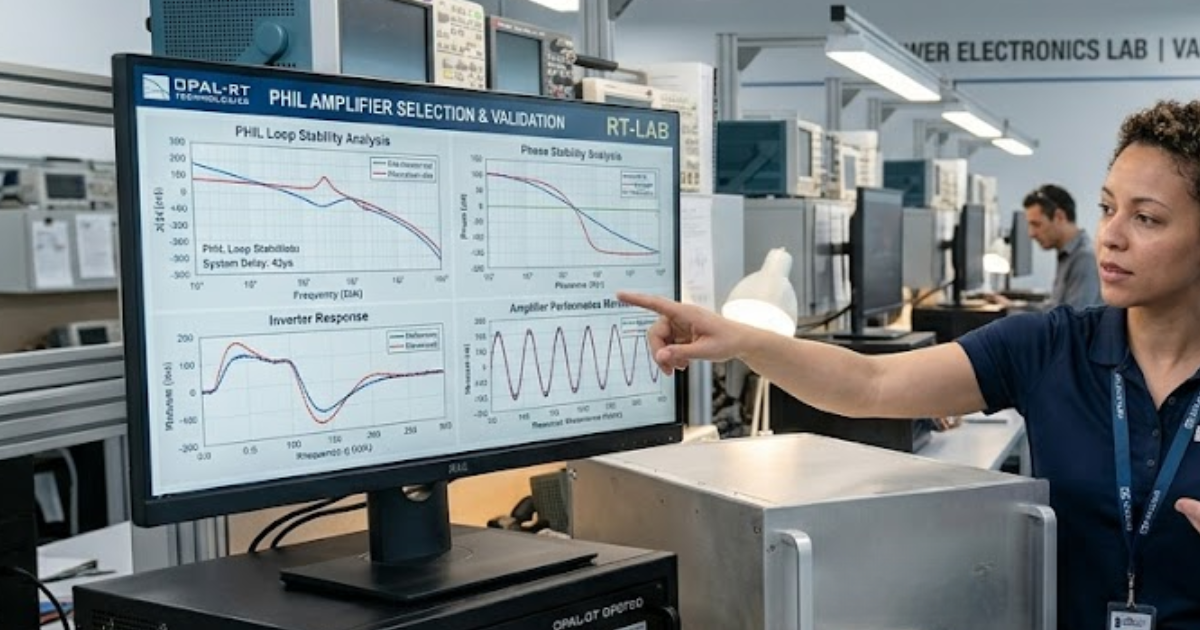

Un processus de sélection rapide permet de transformer les spécifications en un ajustement PHIL

Un processus de sélection rapide permet de choisir l'amplificateur PHIL de manière rigoureuse. Commencez par vérifier la stabilité de l'interface, définissez une marge de retard, cartographiez l'enveloppe de tension et de courant, vérifiez le flux de puissance dans les quatre quadrants, puis comparez les classes et les protections en fonction des conditions réelles d'essai plutôt qu'en fonction des préférences générales du laboratoire. Cette séquence permet d'éliminer en premier lieu les erreurs les plus coûteuses.

« Un bon fonctionnement du PHIL repose sur un comportement honnête de la boucle, et l'amplificateur doit mériter cette confiance. »

Un banc d'essai pour un entraînement à moteur à récupération peut sembler parfaitement adapté sur le papier, mais présenter néanmoins des lacunes en matière de puissance absorbée, d'impédance de sortie ou de comportement en cas de saturation. Chaque étape de sélection permet d'écarter un mode de défaillance différent avant d'engager des dépenses. Un bref examen préalable à l'achat devrait apporter des réponses claires à ces questions. Les équipes qui négligent cette étape en paient généralement le prix lors de la phase d'intégration.

• La méthode d'interface et le croisement de boucles que l'amplificateur doit prendre en charge.
• Le temps de propagation total entre la sortie du simulateur et le signal de rétroaction mesuré.
• L'enveloppe des tensions et courants continus et transitoires dans chaque quadrant.
• Le comportement de la source en petit signal que le matériel doit percevoir aux bornes.
• Les mesures de protection autorisées en cas de défauts et d'inversions de polarité.

Les équipes qui respectent cette discipline bénéficient d'une corrélation plus précise, d'une mise en service plus rapide et de moins de surprises lors des tests sous contrainte.

Les utilisateurs constatent souvent les avantages d'une adaptation des caractéristiques de l'amplificateur à la synchronisation du simulateur avant même le premier branchement du matériel. Un choix judicieux vous évitera des semaines de réglages de compensation qui n'auraient de toute façon pas permis de corriger un étage de puissance mal adapté. Un bon travail de PHIL repose sur un comportement honnête de la boucle, et l'amplificateur doit mériter cette confiance.
