Comprendre les plages de tension, de courant et de puissance des amplificateurs PHIL

Principaux enseignements

• Pour que les tests PHIL soient fiables, il est nécessaire de prendre en compte à la fois les conditions nominales et transitoires de tension et de courant.
• Le dimensionnement de la puissance doit tenir compte des pics de tension et de courant qui se chevauchent, et non de valeurs isolées.
• Les performances dynamiques et la capacité bidirectionnelle ont une incidence directe sur la stabilité et la validité des tests.

Le choix correct des plages de tension, de courant et de puissance détermine si un amplificateur PHIL fournit des résultats de test stables, précis et sûrs.

Les configurations PHIL échouent le plus souvent en raison d'un décalage de plage plutôt que d'erreurs de modélisation, en particulier lorsque les pics de puissance ou Énergie bidirectionnels ne sont pas pris en compte. Les données du Département américain de Énergie que les systèmes d'électronique de puissance peuvent subir des variations de tension transitoires dépassant 20 % des niveaux nominaux lors des opérations de commutation et en cas de défaut, ce qui a une incidence directe sur le choix des amplificateurs. Il est nécessaire de dimensionner les composants au-delà des valeurs nominales tout en restant dans des limites contrôlables.

« Le choix judicieux des plages de tension, de courant et de puissance détermine si un amplificateur PHIL fournit des résultats de test stables, précis et sûrs. »

La gamme d'amplificateurs PHIL doit être adaptée aux conditions d'essai nominales et de crête

La plage de tension doit couvrir à la fois le fonctionnement en régime permanent et les pics de courte durée sans écrêtage ni instabilité. Un amplificateur PHIL qui ne prend en charge que les niveaux nominaux faussera les résultats lors des transitoires, ce qui compromet la précision des essais.

Prenons l'exemple d'une plage de tension d'un calculateur électronique (ECU) fonctionnant à une tension nominale de 12 V, mais qui chute à 6 V lors du démarrage à froid et dépasse 16 V en cas de chute de charge. Cette plage complète doit se situer dans la plage prise en charge par l'amplificateur. Ne pas tenir compte de ces limites entraîne une saturation ou une limitation artificielle.

La gestion des pics est essentielle, car les boucles PHIL réagissent instantanément aux changements dynamiques. Si l'amplificateur sature, le système simulé ne reflète plus le comportement physique réel. Les ingénieurs sous-estiment souvent la marge de crête transitoire, alors que ce sont précisément ces conditions qui déterminent la robustesse du système et la réponse de contrôle en situation de contrainte.

Commencez par la plage de tension du matériel et les cas de défaillance

Le choix de la tension dépend des limites du matériel connecté, et non du modèle de simulation. L'amplificateur doit reproduire en toute sécurité à la fois le fonctionnement normal et les scénarios de défaillance qui soumettent le dispositif testé à des contraintes.

La plage de tension d'une batterie de voiture fournit une référence claire : elle s'étend généralement de 9 V à 16 V en fonctionnement normal, avec de brèves variations au-delà de ces limites en cas de défaillance. Pour tester les alternateurs ou les calculateurs, il faut reproduire des situations de sous-tension et de surtension, et pas seulement la tension d'alimentation nominale.

La reproduction des défauts garantit la fiabilité de la validation. Une configuration PHIL incapable de reproduire une chute ou un pic de tension permettra de valider des systèmes qui échoueraient en conditions réelles. Cette étape définit les limites maximales pour un fonctionnement en toute sécurité, qui sont ensuite directement intégrées dans les calculs de courant et de puissance.

La capacité actuelle détermine l'intensité de la source, l'intensité du puits et la marge de protection

Le courant nominal détermine la capacité de l'amplificateur à fournir ou à absorber Énergie conservant sa stabilité. Les capacités de fourniture et d'absorption doivent toutes deux correspondre au comportement du dispositif.

Un émulateur de batterie connecté à un démarreur peut nécessiter momentanément des centaines d'ampères, tandis que les systèmes de récupération réinjectent du courant dans le circuit. Ce double comportement exige une capacité de courant symétrique ou quasi symétrique.

Une capacité de courant insuffisante entraîne une chute de tension sous charge, ce qui fausse la réponse du système. Des intensités nominales trop élevées, sans réglage approprié, peuvent entraîner une instabilité ou des coûts inutiles. Un dimensionnement adéquat permet d'équilibrer les profils de charge prévus et les marges de protection nécessaires pour éviter tout arrêt en cas de pics de courant.

La puissance nominale est déterminée en fonction du cas le plus défavorable en termes de superposition de tension et de courant

La puissance doit être dimensionnée en fonction des valeurs maximales simultanées de tension et de courant, et non en fonction des pics individuels. Cela définit les limites thermiques et électriques de l'amplificateur.

« La puissance doit être dimensionnée en fonction des valeurs maximales simultanées de tension et de courant, et non en fonction des pics individuels. »

L'essai d'un système d'outils Milwaukee M18 fonctionnant à une tension d'environ 18 V avec des courants de crête de 40 A nécessite une puissance d'au moins 720 W, hors marge. L'ajout d'une marge transitoire augmente encore cette exigence.

Les erreurs de dimensionnement de la puissance apparaissent souvent lors d'événements de contrainte combinés, tels qu'un couple élevé associé à une tension élevée. Ces situations entraînent un Énergie maximal. Ne pas tenir compte des chevauchements entraîne une surchauffe ou un déclassement forcé, ce qui interrompt les essais et compromet la répétabilité.

Le fonctionnement en quatre quadrants est essentiel lorsque Énergie dans les deux sens

La capacité à quatre quadrants garantit que l'amplificateur peut à la fois fournir et absorber de la puissance dans les plages de tension et de courant positives et négatives. Cette caractéristique est essentielle pour les systèmes présentant un comportement régénératif ou à rétroaction.

Les groupes motopropulseurs électriques et les onduleurs raccordés au réseau Énergie régulièrement Énergie lors du freinage ou de la coupure de charge. L'amplificateur doit absorber cette Énergie d'instabilité ni nécessiter de dispositif de décharge externe.

En l'absence d'une prise en charge des quatre quadrants, les ingénieurs doivent ajouter des charges externes ou des éléments dissipatifs, ce qui modifie la dynamique du système. Pour garantir la fidélité de la boucle fermée, il est nécessaire d'assurer un flux de puissance bidirectionnel continu qui reflète les conditions de fonctionnement réelles.

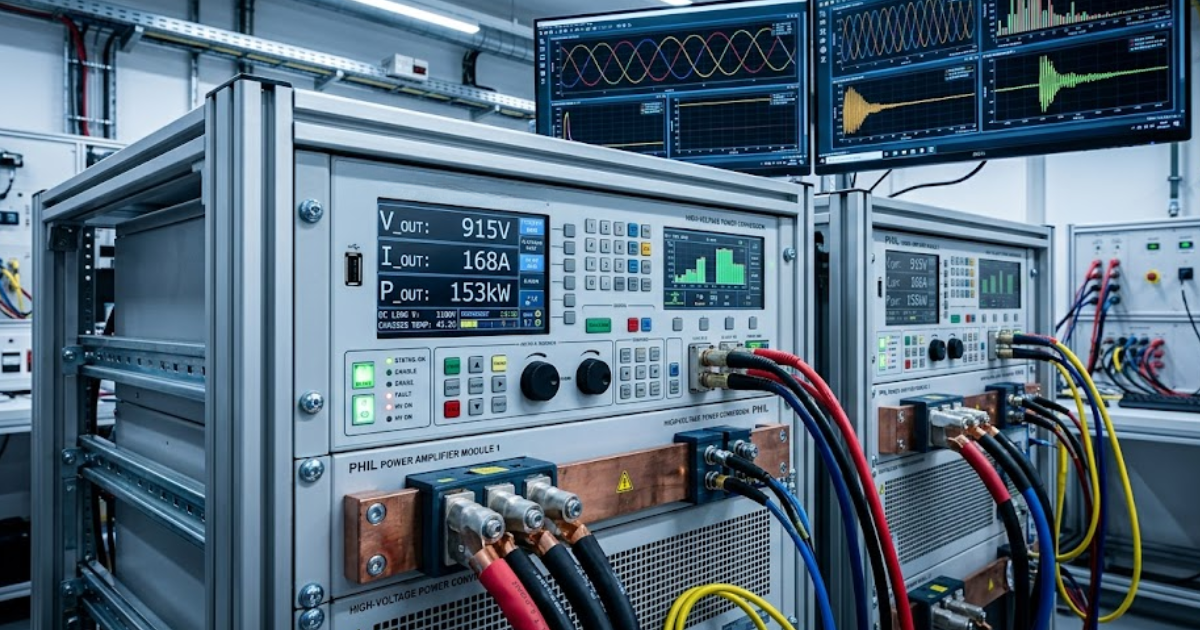

La bande passante, la vitesse de montée et le temps de retard déterminent les performances effectives

Les performances dynamiques déterminent la précision avec laquelle l'amplificateur suit les variations rapides du signal. Les plages de tension et de courant ne suffisent pas à elles seules à garantir un comportement PHIL satisfaisant.

Les convertisseurs à découpage fonctionnant à des fréquences de l'ordre de plusieurs dizaines de kilohertz nécessitent des amplificateurs dotés d'une bande passante suffisante et de vitesses de montée rapides pour reproduire les fronts des signaux. Une réponse lente entraîne un déphasage qui déstabilise la boucle de régulation.

Des recherches menées par le Énergie national Énergie renouvelables montrent qu'un retard supérieur à quelques centaines de microsecondes dans les boucles PHIL peut réduire considérablement les marges de stabilité. Les limites de performance doivent être adaptées à la bande passante de contrôle afin de préserver la fidélité.

Le surdimensionnement et le sous-dimensionnement entraînent des erreurs de test différentes

Le surdimensionnement augmente la marge de stabilité mais réduit la sensibilité, tandis que le sous-dimensionnement entraîne des écrêtages, des distorsions et une instabilité. Ces deux cas de figure donnent lieu à des résultats de validation trompeurs.

Un amplificateur surdimensionné utilisé pour tester une plage de moyenne tension peut masquer des problèmes de contrôle, car il absorbe facilement les perturbations. À l'inverse, un appareil sous-dimensionné saturera en cas de défaut, masquant ainsi la réponse réelle du système.

Le dimensionnement adapté préserve le comportement dynamique. L'objectif n'est pas d'atteindre une capacité maximale, mais d'obtenir une précision maîtrisée dans les limites de fonctionnement prévues. Cet équilibre garantit que les réponses mesurées reflètent la véritable interaction entre le matériel et la simulation.

Une procédure simple pour déterminer la taille de votre prochaine installation PHIL

Commencez par définir les limites de tension, cartographiez la demande de courant, calculez la puissance de crête et validez les exigences dynamiques. Cette approche structurée permet d'éviter les erreurs courantes de dimensionnement.

• Définir les tensions minimale et maximale, y compris les conditions transitoires
• Déterminer les besoins en courant de charge et de décharge de pointe
• Calculer la puissance maximale en cas de pire scénario en utilisant la superposition des tensions et des courants
• Vérifier le fonctionnement en quatre quadrants pour Énergie bidirectionnel
• Vérifier la bande passante et le temps de retard par rapport à la dynamique du système de commande

Les ingénieurs qui utilisent les plateformes OPAL-RT intègrent souvent ce processus directement dans la validation des modèles, en alignant les contraintes de simulation sur les capacités matérielles avant le début des essais en laboratoire. Cela permet de réduire les cycles d'itération et d'éviter de devoir revoir la conception à un stade avancé.

Un dimensionnement rigoureux garantit la fiabilité de chaque résultat de test. Vous constaterez un comportement cohérent dans tous les scénarios, moins d'arrêts imprévus et une meilleure compréhension des limites du système. OPAL-RT facilite ce processus en associant une simulation en temps réel à un contrôle précis des amplificateurs, garantissant ainsi que chaque paramètre que vous définissez se traduise par une exécution fiable.
