En quoi les machines multiphasées se distinguent-elles des systèmes triphasés traditionnels ?

Principaux enseignements

• Le courant triphasé reste la norme dans le secteur industriel, car il offre un meilleur équilibre entre les performances du moteur, la facilité de câblage, la protection et la facilité d'entretien que toute autre option couramment disponible.
• Les machines polyphasées sont indispensables lorsque l'on a besoin d'un couple plus régulier, d'une meilleure dissipation thermique ou d'un fonctionnement ininterrompu après un défaut de phase, en particulier dans les systèmes d'entraînement à haute fiabilité.
• Les phases supplémentaires ne sont rentables que si vos systèmes de commande, la conception de votre onduleur et votre processus de test sont adaptés à la complexité accrue qu'elles impliquent.

Les machines multiphases se distinguent des systèmes triphasés traditionnels en ce qu'elles offrent une meilleure tolérance aux pannes et un couple plus régulier, mais leur utilisation n'est justifiée que si votre application justifie l'effort de contrôle supplémentaire qu'elles impliquent.

Les comparaisons entre les systèmes monophasés et triphasés constituent le point de référence de la plupart des débats sur la puissance, mais elles n'expliquent pas pourquoi certains ingénieurs vont au-delà du triphasé. Cette étape supplémentaire est cruciale lorsqu'il s'agit d'assurer la continuité du fonctionnement après un défaut, de réduire les pulsations de couple ou d'optimiser la répartition thermique au sein de la machine. Ces avantages sont concrets, et non théoriques, et se manifestent dans certaines catégories spécifiques de variateurs plutôt que dans toutes les salles des machines.

Les systèmes à moteur électrique consomment environ 45 % de l'électricité mondiale; c'est pourquoi les gains, même modestes, en matière de qualité de l'alimentation, de réduction des pertes ou d'augmentation de la disponibilité ont un impact significatif dans de nombreux secteurs. Vous obtiendrez une réponse plus claire si vous considérez le système triphasé comme la norme de référence et le système multiphasé comme une solution technique ciblée pour résoudre les problèmes que le système triphasé ne permet pas de résoudre de manière satisfaisante.

Le choix entre monophasé et triphasé définit la référence pratique

Le courant monophasé utilise une seule forme d'onde de tension alternative, tandis que le courant triphasé utilise trois formes d'onde décalées dans le temps. Ce décalage permet au courant triphasé d'assurer un transfert de puissance plus régulier. Les moteurs démarrent ainsi plus en douceur. Si vous comparez le courant monophasé au courant triphasé, la régularité de la transmission du couple est la première différence concrète à vérifier.

La pompe d'un puits domestique illustre clairement cette différence. Une alimentation monophasée permet de faire fonctionner la pompe, mais le moteur a souvent besoin de composants de démarrage et subit davantage de pulsations à chaque cycle. Une machine-outil dans un atelier fonctionne généralement mieux en triphasé, car la broche bénéficie d'une alimentation plus stable et d'un meilleur couple de démarrage. C'est pourquoi le monophasé convient aux charges légères et aux applications de base, tandis que le triphasé est adapté aux équipements rotatifs plus lourds.

C'est important car de nombreuses questions concernant les machines polyphasées partent d'un niveau trop avancé. Il faut bien comprendre la différence entre l'électricité monophasée et triphasée avant que l'ajout de phases supplémentaires n'ait un sens. Le triphasé comble déjà la principale lacune du monophasé pour les moteurs. Le polyphasé intervient là où les performances du triphasé sont bonnes, mais pas encore suffisantes pour la tâche à accomplir.

Le courant triphasé s'est imposé comme norme car il assure un bon équilibre de la puissance

Le courant triphasé s'est imposé comme norme car il fournit une puissance quasi constante tout en nécessitant un câblage, des machines et une complexité de commande raisonnables. Cet équilibre garantit l'efficacité des moteurs et un fonctionnement plus silencieux. Les réseaux électriques peuvent le distribuer efficacement. Les usines peuvent l'exploiter avec des dispositifs de protection, des variateurs et une formation standardisés, ce qui explique pourquoi il reste le choix industriel par défaut.

Une chaîne de convoyage en est un bon exemple. Le moteur a besoin d'un couple de démarrage fiable, d'une puissance de sortie constante et d'un mode d'alimentation que les techniciens savent déjà protéger et dépanner. L'alimentation triphasée répond à ces critères sans nécessiter de matériel de convertisseur inhabituel ni de calculs de commande complexes. Un groupe compresseur ou un groupe de pompes suit la même logique, car la régularité prime souvent sur la recherche d'un gain de performance marginal.

Le système triphasé correspond également à la conception de la plupart des installations. Les dispositifs de protection, les démarreurs de moteurs, les règles de dimensionnement des câbles et les stocks de moteurs de rechange sont tous adaptés à ce système. Il permet d'obtenir d'excellentes performances sans que votre équipe de contrôle-commande ait à gérer des sous-espaces de courant supplémentaires ou des stratégies de gestion des défauts inhabituelles. Cette standardisation est l'une des principales raisons pour lesquelles les machines polyphasées restent peu répandues, même si leurs avantages techniques sont réels.

Les machines polyphasées utilisent plus de trois phases au niveau du stator

Les machines polyphasées sont des moteurs ou des générateurs comportant plus de trois phases au niveau du stator, souvent cinq ou six. Elles génèrent elles aussi un champ magnétique tournant. La différence réside dans le fait que le courant est réparti sur un plus grand nombre d'enroulements de phase. Ce nombre supplémentaire de phases modifie la qualité du couple, le comportement en cas de défaut, la structure du variateur et les méthodes de commande nécessaires au bon fonctionnement de la machine.

Un moteur de traction à cinq phases vous donne une idée concrète. Ce moteur continue de convertir l'énergie électrique en mouvement rotatif, mais il le fait en utilisant davantage de circuits de courant qu'une machine triphasée standard. Un moteur de propulsion marine à six phases fonctionne selon le même principe, les enroulements étant souvent disposés de manière à améliorer la redondance. Il ne s'agit pas d'un domaine physique totalement différent, mais simplement d'une autre façon de répartir l'effort électrique à l'intérieur de la machine.

Cette évolution est importante car les phases supplémentaires offrent des possibilités que le système triphasé ne peut pas proposer aussi facilement. Le courant peut être redistribué après certains défauts. La production de couple peut être rendue plus régulière à basse vitesse. La charge thermique peut être répartie plus uniformément sur l'ensemble des enroulements. Ces avantages sont utiles, mais ils nécessitent un matériel d'onduleur supplémentaire et une conception de commande plus complexe.

Les phases supplémentaires réduisent l'ondulation du couple en charge

Les phases supplémentaires réduisent l'ondulation du couple, car un plus grand nombre de vecteurs de phase se répartissent la production de couple tout au long du cycle électrique. Le fonctionnement de l'arbre de sortie s'en trouve adouci. Les pulsations diminuent en cas de charge perturbée ou à basse vitesse. C'est surtout lorsque l'application est sensible aux vibrations, aux oscillations de vitesse ou aux forces irrégulières au niveau de l'arbre que vous remarquerez le plus cette amélioration.

Prenons l'exemple d'un système à hélice à faible vitesse: cela permet de mieux visualiser le phénomène. De petites pulsations de couple, qui semblent insignifiantes sur le papier, peuvent générer des contraintes mécaniques perceptibles, du bruit acoustique et nécessiter des corrections de commande en fonctionnement. Un actionneur de précision subit un effet similaire, car ces ondulations se traduisent par des erreurs de position et des oscillations. L'ajout de phases supplémentaires est bénéfique, car le couple est produit avec une granularité électrique plus fine que celle d'un ensemble triphasé standard.

Un couple plus régulier n'a pas seulement une incidence sur le confort ou le niveau sonore. Les roulements, les accouplements, les dents d'engrenage et les boucles de régulation réagissent tous à la qualité de la forme d'onde du couple qu'ils reçoivent. Si votre machine fonctionne à des vitesses proches des limites inférieures, ou si la charge varie fortement, une ondulation réduite peut simplifier le reste du système mécanique. C'est l'une des raisons les plus évidentes pour lesquelles les ingénieurs envisagent des moteurs multiphasés plutôt que de se limiter aux moteurs triphasés.

Des phases supplémentaires permettent aux machines de continuer à fonctionner après un dysfonctionnement

L'ajout de phases supplémentaires multiplie les circuits de circulation du courant dans la machine, de sorte que la perte d'une phase n'entraîne pas systématiquement un arrêt complet. Un moteur triphasé standard perd souvent trop d'équilibre après un défaut de phase grave. Une machine à cinq ou six phases peut quant à elle continuer à produire un couple utile. Cette capacité à poursuivre son fonctionnement constitue la différence pratique la plus importante pour de nombreuses conceptions à haute fiabilité.

Une pompe de refroidissement embarquée illustre bien cet avantage. En cas de défaillance d'une branche de l'onduleur ou d'un circuit de phase, la machine peut être reconfigurée pour maintenir la pompe en fonctionnement suffisamment longtemps afin de protéger l'équipement et d'atteindre un point de maintenance sûr. Un actionneur d'avion ou un groupe compresseur à distance bénéficie de cet avantage pour la même raison. Vous gagnez du temps et du contrôle, et non une performance parfaite après une panne.

La stratégie de protection gagne en nuance lorsque cette option est disponible. Vous autoriserez un fonctionnement dégradé pour certains défauts, mais vous devrez néanmoins respecter des limites thermiques et de courant strictes afin que les phases restantes en bon état ne soient pas soumises à des contraintes excessives. La puissance mécanique disponible diminue également, de sorte que la charge doit s'adapter à cette capacité réduite. Ce compromis reste intéressant lorsque l'arrêt complet entraîne une pénalité opérationnelle plus importante qu'un déclassement temporaire.

Le contrôle devient plus difficile à mesure que le nombre de phases augmente

L'ajout de phases multiplie les efforts de contrôle, car cela implique l'intégration de branches d'onduleurs supplémentaires, de capteurs de courant, de logiques de détection des défauts et d'une décomposition du courant plus complexe. Ce surcroît de travail a des répercussions sur le logiciel, le matériel et la validation. Sur le papier, cette machine semble facile à justifier. Elle ne fonctionnera correctement que si la pile de contrôle est réglée et testée avec soin.

La charge de travail technique augmente à cinq niveaux bien distincts. Chacun d'entre eux implique une charge de travail supplémentaire pour vos équipes chargées des contrôles et de la validation. Le nombre de composants matériels augmente avec la machine. La logique logicielle s'étend également en conséquence.

• La mesure du courant doit couvrir davantage de canaux de phase avec une synchronisation plus précise.
• L'électronique de puissance nécessite davantage de dispositifs de commutation et davantage de circuits de commande de gâchette.
• Le système de gestion des défauts doit détecter les défaillances partielles sans provoquer de déclenchements intempestifs.
• Le logiciel de commande doit gérer les composantes de courant supplémentaires et les limites.
• La validation prend plus de temps car il faut tester un plus grand nombre d'états de fonctionnement.

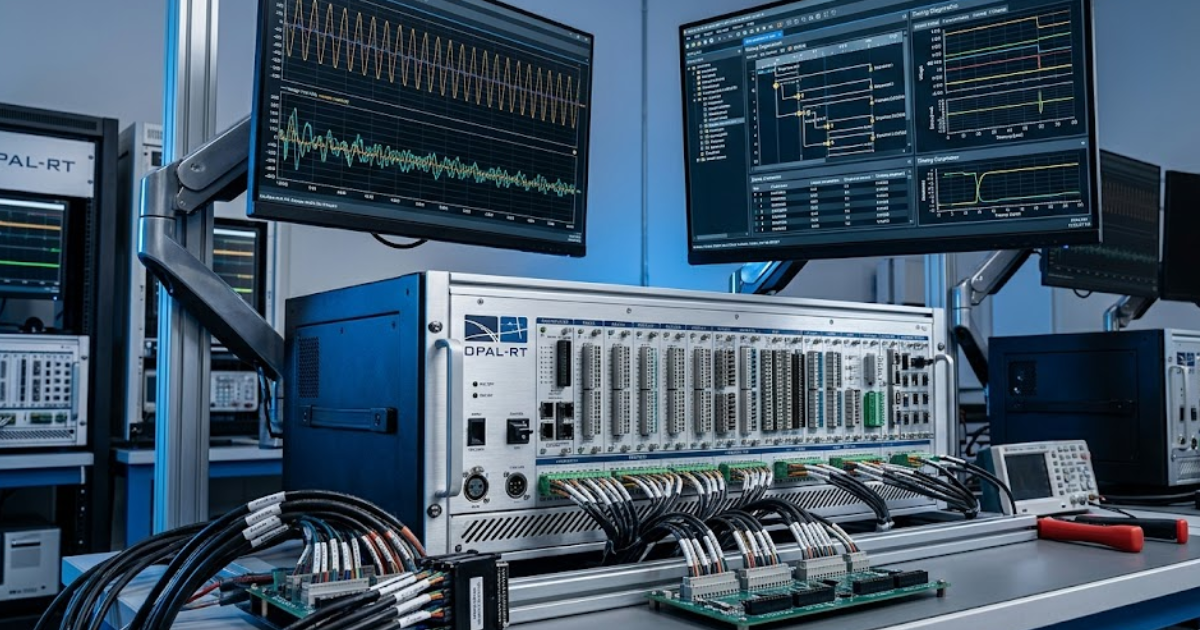

Une équipe de laboratoire utilisant OPAL-RT pour tester un onduleur à cinq phases en boucle fermée modélise généralement la perte de phase, l'erreur de capteur et la saturation du contrôleur avant d'autoriser le fonctionnement du matériel à pleine puissance. Cette étape est cruciale, car les problèmes de contrôle multiphasé se manifestent souvent dans des conditions transitoires plutôt qu'en régime permanent. On ne peut pas supposer qu'une simulation stable garantit la stabilité du matériel. Une couverture de test rigoureuse fait partie intégrante de la conception de la machine ; il ne s'agit pas d'un simple supplément facultatif.

« Sur le papier, cette machine semble tout à fait justifiable. Mais elle ne fonctionnera correctement que si la pile de contrôle est réglée et testée avec soin. »

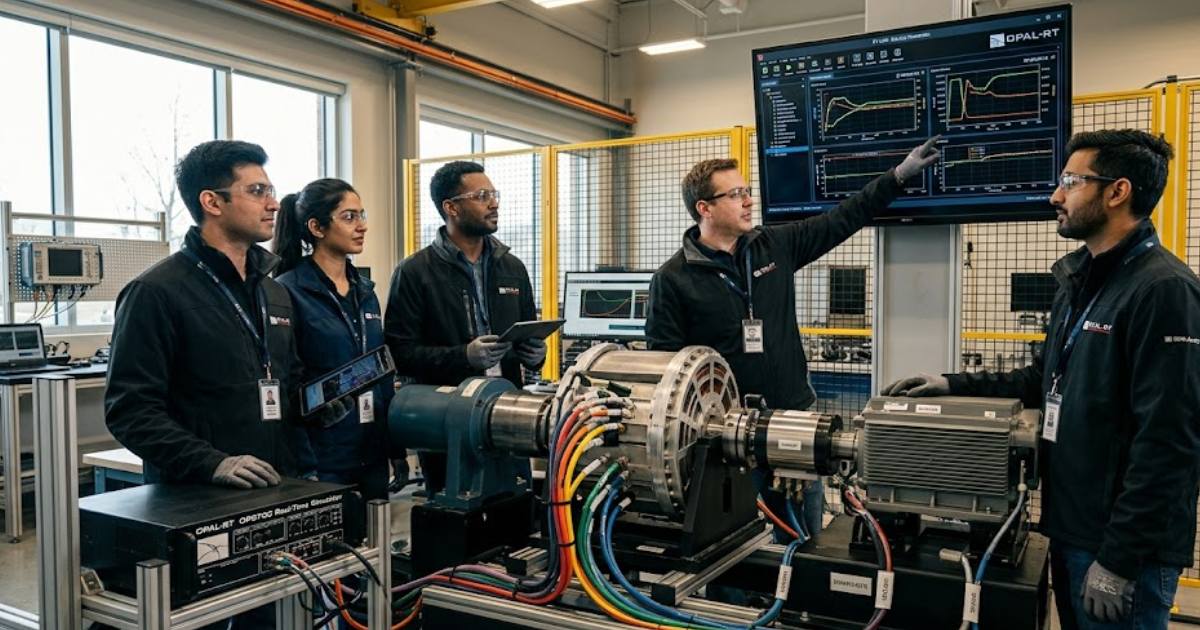

C'est la haute fiabilité qui permet de tirer le meilleur parti des moteurs multiphases

Les moteurs multiphasés sont particulièrement rentables dans les applications où les arrêts, les pulsations de couple ou la concentration thermique ont un coût élevé. Dans ces cas-là, la tolérance aux pannes et un partage plus harmonieux du courant prennent toute leur importance. Si la disponibilité est votre principal critère, les phases supplémentaires passent du statut de simple curiosité technique à celui d'une option de conception judicieuse. C'est là que les arguments en faveur des moteurs multiphasés sont les plus convaincants.

Un actionneur électrique pour avion en est un excellent exemple, car une perte de mobilité peut compromettre le bon fonctionnement du vol, tandis qu’un fonctionnement dégradé pendant une courte période peut tout de même s’avérer utile. Une pompe sous-marine ou un groupe compresseur distant obéit à une logique similaire, car l’accès pour les réparations est difficile et coûteux. Les systèmes de traction peuvent également en bénéficier lorsque la fluidité à basse vitesse et le couple après défaillance sont tous deux essentiels. Il ne s’agit pas là de cycles de fonctionnement ordinaires, et le choix du moteur en tient compte.

Dans bon nombre de ces cas, la charge thermique s'améliore également, car le courant est réparti sur un plus grand nombre de voies. Cela permet d'atténuer les points chauds dans le jeu de bobinages et de réduire la contrainte exercée sur chaque phase en fonctionnement normal. Il faut toutefois tenir compte du coût lié à un matériel plus complexe et à des essais plus nombreux. Le retour sur investissement est visible lorsque la valeur ajoutée du maintien de l'exploitation du système l'emporte sur l'intérêt de conserver une architecture de variateur simple.

« Le triphasé reste la norme, car il offre d'excellentes performances tout en simplifiant l'alimentation, la protection, la formation et la gestion des pièces de rechange. »

La plupart des systèmes industriels privilégient encore le courant triphasé standard

Dans la pratique, la principale différence entre le système multiphasé et le système triphasé standard réside dans l'adéquation, et non dans les capacités. Le système triphasé reste la norme, car il offre d'excellentes performances tout en simplifiant l'alimentation, la protection, la formation et la gestion des pièces de rechange. Le système multiphasé s'impose lorsque le coût d'une interruption ou d'une ondulation dépasse celui d'un système de contrôle supplémentaire. C'est le critère pratique que la plupart des équipes devraient appliquer.

Les systèmes à moteur électrique représentent près de 70 % de la consommation électrique de l'industrie en Europe. Cette proportion explique en partie pourquoi la norme triphasée reste si répandue. La plupart des usines ont davantage besoin de systèmes à moteur fiables et faciles à entretenir que de capacités avancées de tolérance aux pannes. Si votre charge peut s'arrêter en toute sécurité et redémarrer avec une maintenance courante, le triphasé restera le choix le plus judicieux.

Les équipes qui modélisent et testent des systèmes d'entraînement avancés sur des plateformes telles qu'OPAL-RT parviennent généralement à la même conclusion une fois que les chiffres sont clairs. Les phases supplémentaires doivent répondre à un problème technique précis, tel que la résistance aux pannes, la souplesse à basse vitesse ou le partage thermique. Elles ne doivent pas être ajoutées par simple goût de la nouveauté ou dans l'espoir d'une amélioration vague des performances. Un bon choix de moteur repose sur une approche rigoureuse, où le nombre de phases est adapté au risque d'exploitation et aux contraintes de maintenance.
