电动汽车快充验证仿真 实时仿真 应用指南

核心要点

• 实时仿真 价值，在于它能以与硬件相同的速度对充电控制器、电气模型和通信流程进行测试。
• 验证工作应从馈线故障、电池放电特性以及定时故障开始，因为这些情况对系统可靠性的影响，比正常运行更为显著。
• 通过标准必须直接与测试环节的成功率、恢复时间以及稳定的供电能力挂钩，以便实验室测试结果能真实反映充电器的运行时间。

在公共充电服务启动前，实时仿真真是最可靠的验证电动汽车快速充电策略的方法。

2023年，全球公共快充桩数量增长了55%以上，这意味着任何控制错误现在都会影响更多的车辆和站点。仿真 充电柜投入使用前，在一个闭环环境中测试充电桩控制、电网响应、电池行为以及通信时序。这一点至关重要，因为一次测试失败可能始于实验室中的一个疏漏，最终却导致司机搜索“附近的电动车快充桩”后，发现设备无法启动。 您需要的是充电桩在高负荷条件下仍能正常运行的证明，而不仅仅是软件编译成功的证明。

在现场测试开始前，通过实时仿真 充电控制仿真

实时仿真 电动汽车快充设备的仿真 ，因为它能在硬件速度下，将控制代码应用于实时电气模型进行运行。这样，您就能在时序错误尚且容易修复时及时发现；在现场施工开始前，就能察觉电流环路的不稳定性；在车辆接入充电前，也能发现保护功能之间的冲突。

典型的验证案例是将功率从空载状态逐步提升至满载输出，同时控制器通过实际的输入/输出通道读取测得的电压、电流和接触器状态。如果在从 50 kW 跃升至 150 kW 的过程中电流参考值出现过冲，该问题将在几毫秒内显现，而非隐藏在离线平均结果中。这使您能够直观地观察充电器在与实际公共使用场景相同的时间压力下的运行表现。

离线仿真依然重要，但它无法以同等精度揭示调度器抖动、通信延迟或传感器噪声。充电器在简化模型中看似稳定，但当硬件中断信号延迟到达时，仍可能触发保护。实时执行则弥合了这一差距。您将获得确凿证据，证明控制逻辑、保护设置和功率级响应能够作为一个整体系统协同工作。

闭环测试揭示了离线型号常忽略的充电器限制

闭环测试能揭示充电器的极限，因为充电器控制器必须对实时反馈的模型做出响应。电流指令会同时受到动态阻抗、热降额和线路波动的影响。这种交互作用能揭示在孤立的软件测试中无法察觉的裕度。它还能显示充电器距离误动作还有多近。

一个包含功率转换器模型、充电站控制器、冷却逻辑以及车载电池模型的测试台架，将揭示充电器何时开始出现失控迹象。冷却阈值设定过高看似无害，但当长时间充电导致输出功率降额，恰好发生在车辆请求更大电流的瞬间时，问题便会显现。此类冲突在电动汽车快充站中十分常见，因为充电过程通常时间短、电流大且对时机极为敏感。

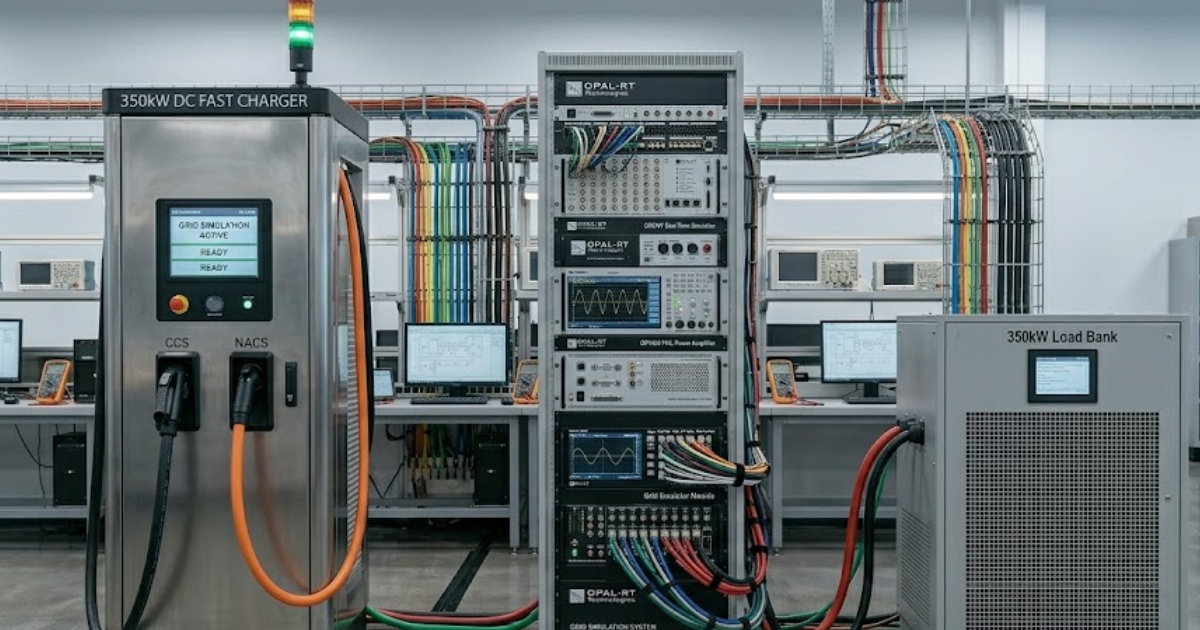

电网扰动案例是验证工作的首要任务

电网扰动测试应被列为首要任务，因为此类测试会在电力质量、保护和控制三者交汇的节点上对充电器构成考验。仅能在供电线路状况良好的条件下运行的充电器，尚不具备投入使用的条件。扰动测试能够揭示设备在充电过程中，当电压、频率或相位条件发生变化时的工作表现。

公共直流快充设备的功率通常在50 kW 至 350 kW 之间，因此馈线扰动不能被视为边缘情况。如果一个站点配备了两台 150 kW 的充电柜，当附近接入另一台大功率负载时，该站点可能会出现明显的馈线电压骤降。您的验证方案应模拟该事件，确保充电设备能够以受控方式恢复电流，绝缘检测结果保持有效，且重启逻辑运行有序。

电网工况分析在项目初期至关重要，因为它将影响硬件选型、保护设置以及现场验收标准。如果团队等到调试阶段才着手处理，最终将在工期压力下仓促调整阈值。而那些在仿真 测试电压下陷、电压上涌和短时中断工况的团队，仿真 明确哪些跳闸是必要的，哪些跳闸只会阻碍系统正常运行时间。

电池仿真必须在整个充电曲线中追踪电池组的行为

电池仿真必须在整个充电曲线范围内追踪电池组的行为，因为充电器的控制对象是动态变化的。在整个充电过程中，电压会上升，电流限制会收紧，热约束条件也会发生变化。固定的电池模型会掩盖这些影响，从而导致对充电曲线调整和充电过程完成的判断产生误判。

一个有用的验证案例应从低电量状态开始，此时充电电流较大，随后进入线性递减区，随着电池组电压升高，车辆所需的电流逐渐减小。如果仿真器将电压保持在近乎恒定的水平，那么充电器看起来似乎运行平稳且高效，尽管实际的电池组会引发截然不同的响应。这样一来，您将无法察觉过冲现象、线性递减跟踪迟缓以及向会话结束状态过渡时的不协调。

这一细节至关重要，因为用户是通过充电体验来评判可靠性，而非实验室的通过率。一款充电速度快但功率衰减控制不佳的充电器，在不同车辆上的表现会显得不稳定。优秀的电池仿真技术能让你针对电池化学特性、热行为和线缆额定值来调整控制回路，从而确保充电器从插电到停止的整个过程中都能表现得可预测。

通信时序决定了充电站与车辆之间的互操作性

通信时序决定了互操作性，因为充电过程在电流上升之前，必须严格交换状态、限制和权限信息。即使充电器的功率级工作正常，如果消息延迟到达或状态转换被误读，仍可能导致会话失败。时序验证可证明充电器在负载、故障和重试情况下都能清晰地进行通信。

在电流输送前的握手过程中，常会出现一种常见的故障。车辆发出就绪信号，充电器检查绝缘和接触器状态，而几百毫秒的延迟导致该序列超出了允许的时间窗口。结果是启动失败，这对驾驶员而言看似是随机的。在 OPAL-RT 上运行控制器、通信栈和物理模型的团队，可以在同一测试中同时包含电气瞬态的情况下，重现该时序链。

这种方法之所以重要，是因为公共充电故障往往被归咎于“充电站”，而实际问题往往是车辆与充电器之间存在微小的时序不匹配。通过多种延迟模式和重试路径对这些交互进行测试，能为实现互操作性提供更坚实的基础。这也解释了为何当车辆开始排队时，两台额定功率相似的充电器会表现出截然不同的行为。

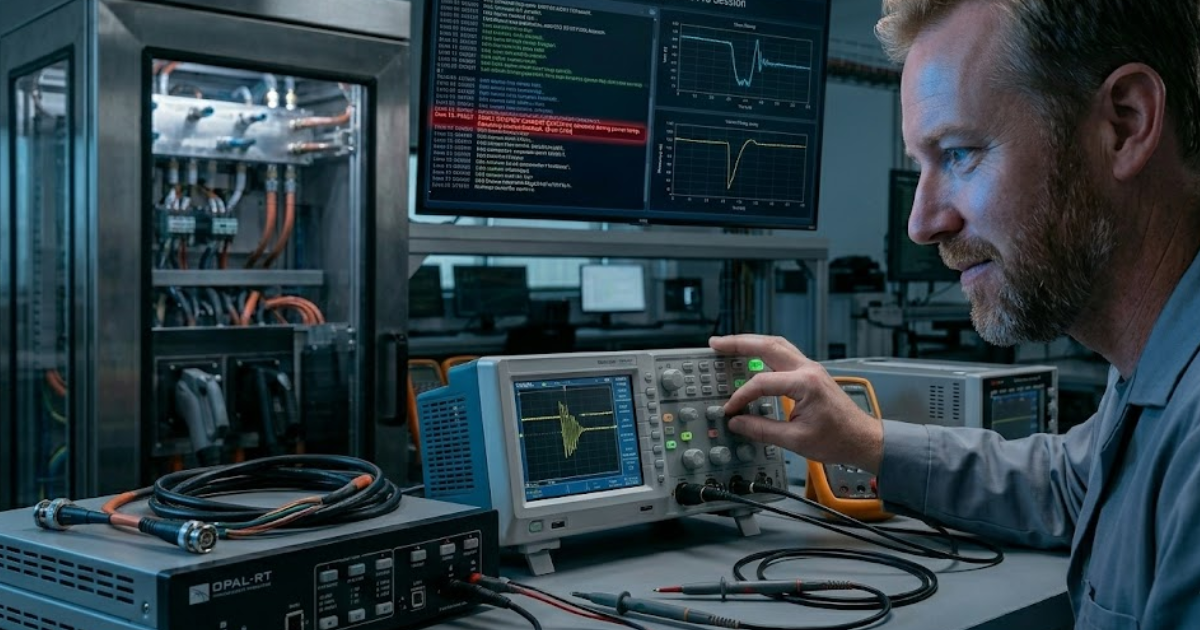

故障注入可展示恢复逻辑在压力下的行为表现

故障注入能够揭示恢复逻辑的行为表现，因为充电器不仅需要检测故障，还必须安全关机、保留有效状态，并按照受控顺序重新启动。如果充电器虽然能检测到所有故障，但恢复能力较差，仍会导致充电会话失败。恢复行为是验证过程的一部分，而非后续任务。

一次扎实的故障排查工作能迫使测试人员针对特定市场活动 在常规台架测试中很容易被忽略。最有价值的案例往往介于“测试通过”与“彻底失效”之间。

• 大功率升压过程中的电流传感器偏置
• 训练过程中锥形阶段的冷却损失
• 接触器闭合后通信中断
• 预充电验证期间的紧急停止
• 重启期间出现接触器短路

每项测试不仅考察防护性能。您还能了解报警机制如何锁定、重启需要多长时间，以及充电桩是否能在无需人工干预的情况下恢复服务。这对任何站点运营商都至关重要，因为当司机搜索“我附近的快速电动汽车充电桩”时，看到的只有一个结果：该充电站要么能顺利恢复，要么始终处于不可用状态。

通过标准应将实验室检测结果与充电器的运行时间挂钩

通过标准应将实验室测试结果与充电器的运行时间挂钩，因为只有当实验室测试结果能预测实际使用中的充电会话成功率时，其结果才具有意义。合理的标准应衡量稳定的启动、可控的降额、无故障的恢复以及稳定的充电会话完成率。这些结果将技术验证与用户实际感受到的可靠性联系起来。任何标准若不够严格，都会留下盲点。

一份实用的验证计划应设定各项阈值，例如：握手过程受干扰后的启动成功率、线性降流过程中的电流跟踪误差、强制故障后的最大恢复时间，以及馈线电压下陷期间可接受的功率降低幅度。与单纯通过单个子系统测试相比，这些指标更能准确反映充电器的可用性。此外，它们还能帮助您根据影响运行时间、排队流和用户信任度的行为表现，对不同的电动汽车快充设备进行比较。

严谨的执行力，正是区分纸面参数出色与实际能在公共电动汽车快充站持续稳定运行的充电设备的关键。当驾驶员搜索“附近的直流快充”时，真正重要的结果是那台能够顺利启动、稳定供电，并在出现故障后无障碍恢复运行的设备。OPAL-RT作为实验室执行平台，恰好能胜任这一任务，因为它允许您在实际运行时间受到影响之前，在一个平台上测试时序、电气应力及恢复逻辑。
