超大规模数据中心作为逆变器负载的表现

核心要点

• 超大规模数据中心现在需要基于转换器控制、保护逻辑和不间断运行设置构建的负载模型，而不是基于聚合稳态假设的模型。
• 当结果取决于毫秒级的故障响应、谐波特性或扰动后的受控恢复时，EMT研究就变得必不可少。
• 有效的实施首先要从架构层面进行分区，包括不间断电源（UPS）、机架转换、冷却系统和电池支持，从而确保模型能够真实反映设施的实际运行状况。

如今，研究超大规模数据中心时，不应将其视为被动的需求单元，而应将其视为由大量快速电力电子设备及面向电网的控制系统组成的集合体。这一转变至关重要，因为现代数据中心的电力足迹主要由整流器、换流器、UPS控制系统、电池接口和电机驱动器决定，这些设备市场活动 毫秒级时间尺度市场活动 对故障、电压骤降、谐波以及市场活动 作出响应。 根据国际能源署（IEA）的基本预测，全球数据中心的用电量可能从2022年的460太瓦时增至2026年的800多太瓦时，这意味着电网规划者将更频繁地、且在更大规模上应对这种用电行为。

当大型校园电网遭遇扰动、降低电流或一次性切除部分负载时，问题便显而易见。简单的稳态负载模型无法捕捉这些情况。支持先进的换流器拓扑结构， 最多支持 64换流器 ，以及40 ns的时间步长，仿真 单一仿真 进行详细的仿真 。

超大规模数据中心如今的表现就像是由逆变器主导的电力负载

超大规模数据中心表现得像一个以逆变器为主的负载，因为其大部分电力路径现在是通过受控的电力换流器 被动设备来传输的。这使得其电网响应取决于控制逻辑、保护设置以及换流器拓扑结构。

最明显的例子就是从公用电网接入点到服务器机架的供电路径。电网电力进入中压系统，经过变压器、大型三相UPS整流器、直流母线、电池以及机架级电源，最终才到达信息技术设备。 美国能源部（DOE）最近发布的EMT模型库描述了采用三相有源整流器的常见现代设计，并指出未来的超大规模设计正趋向于采用类似于基于逆变器的资源的三相有源前端配置。

这并不意味着数据中心的行为与太阳能电站或电池场完全相同。它仍然是一个负荷，其首要目标是服务连续性。然而，电网首先感知的是换流器的控制行为。电流限制、直流母线保护、抗扰逻辑以及恢复斜坡曲线共同决定了主电网系统的运行状态。一旦接受了这一点，便不难看出，模型质量更多地取决于换流器 ，而非额定功率。

为什么基于逆变器的负载改变了数据中心与电网的交互方式

基于逆变器的负载改变了电网交互模式，因为它们改变电流、无功功率和跳闸行为的速度，远比传统聚合负载模型所假设的要快得多。其对系统的影响源于响应速度和协调性，而不仅仅取决于设施的规模。

假设附近的一条输电线路发生故障。传统的静态负载模型可能会显示电压平滑下降并恢复。 而采用大量换流器的数据中心则可能呈现截然不同的表现。整流器控制机制可以限制电流、进入短时停机状态、依赖直流母线上的电池支持，或者在电压过低或过高时触发跳闸。美国能源部（DOE）的模型文档明确展示了这些机制，包括电压下陷阈值、电流冻结功能，以及在电压下陷期间将电流降至零、并在恢复后逐步升回的短时停机设置。

这些细节至关重要，因为电网不仅关注该站点在正常运行时的用电量，还关注故障发生后的最初几个运行周期以及随后的几秒钟内的情况。北美电力可靠性协会（NERC）警告称，当用电需求快速变化，或者对电压敏感的设备因故障而跳闸时，大负荷可能会引发电压稳定性风险。

定义超大规模数据中心负载行为的电力电子架构

超大规模数据中心的电力特性由其架构决定，尤其是不间断电源（UPS）拓扑结构、电池耦合方式、机架电源转换以及制冷驱动系统的组合。两座额定功率相同的设施，其电网响应可能截然不同。

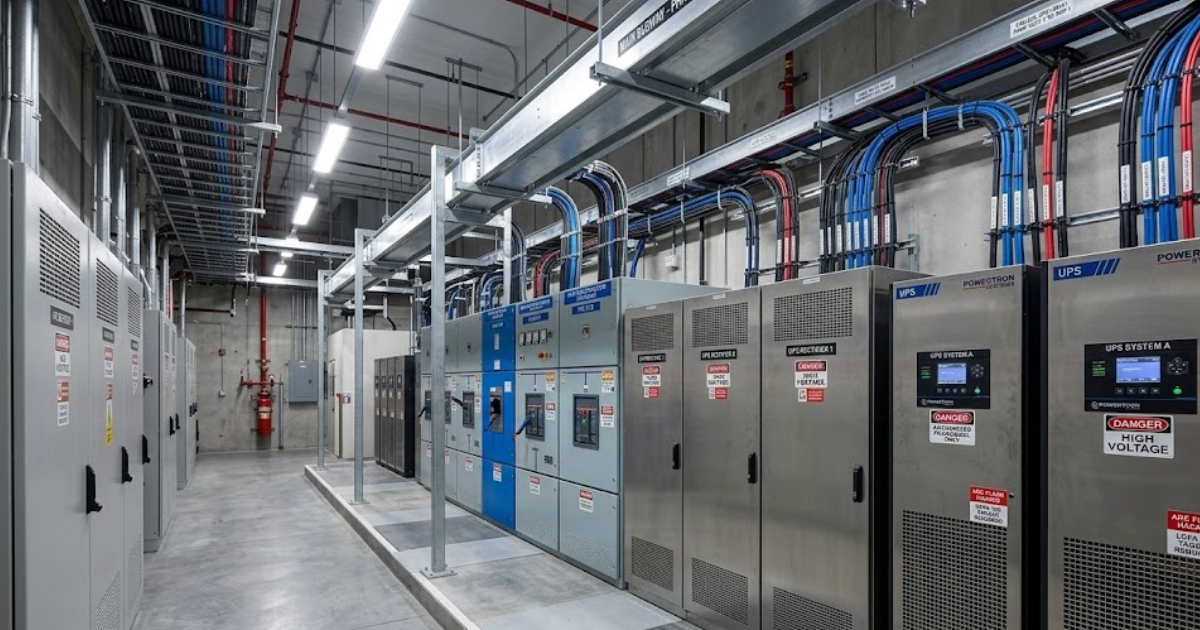

在许多运行场所中，集中式UPS设计依然很常见。在这种配置下，大型三相UPS机组负责保护多个机架，并在电网故障与备用发电机之间起到过渡作用。较新的布局则将更多转换环节前移至机架附近，并采用主动式前端、电池组以及能够降低损耗或支持更高功率密度的直流配电 。 美国能源部（DOE）的文献库还将信息技术负载、制冷负载和站点辅助负载区分开来，这反映了设施的各个部分在遭遇干扰时会产生不同的响应。

制冷问题理应得到比平时更多的重视。泵和风扇上的变频驱动器同样基于变频器工作，美国能源部指出，制冷负荷的变化往往由驱动器的前端决定，而非电机本身。这对服务于高密度人工智能机架的设施至关重要，因为更高的服务器密度会增加制冷敏感性，而与此同时，运维人员又必须确保每个机架保持在线运行。

“如今，超大规模数据中心不应再被视为被动的需求单元，而应更多地被视为由大量高速电力电子设备组成的集合体，并配备面向电网的控制系统。”

电网运营商必须在模型中体现的关键电气特性

电网研究需要能够描述动态行为的电气特性，而不仅仅是峰值兆瓦数。其中最重要的指标包括电压灵敏度、无功功率响应、谐波产生、电流限制、恢复斜率以及跳闸逻辑。

一份实用的筛选清单能让你专注于电网实际会遇到的情况：

• 整流器和UPS设备的电压下陷穿越设置
• 故障及短时恢复期间的无功功率响应
• 高浓度电力电子设备的谐波行为
• 扰动消除或分阶段恢复负荷后的爬升速率
• 制冷负荷动态及其与信息技术负荷的相互作用

NERC关于大负荷的研究表明了为何应将这些因素纳入模型。该组织指出，由于广泛使用电力电子设备，数据中心可能成为谐波的重要来源，并指出大负荷风险与功率变化率、峰值需求、电压敏感性以及故障期间的负载跳闸密切相关。

这也是许多并网研究出现偏差的地方。工程师们往往将整个园区视为一个单一的平衡负载，并基于功率因数假设和负荷增长预测进行分析。这种方法无法揭示在发生邻近故障后，该站点是保持并网状态、继续吸取电流，还是会导致电压恢复曲线变得异常困难。

为什么基于逆变器的数据中心负载研究仿真 EMT仿真？

当研究问题涉及变流器控制、保护动作或亚秒级扰动响应时仿真 。RMS工具在规划阶段依然有用，但无法解析定义逆变器负载响应的开关时域行为。

一个很好的例子是共轭点发生严重的电压骤降。美国能源部（DOE）的EMT研究表明，没有储能支持的功率因数校正换流器在故障期间会汲取大量电流，并在故障消除后因直流母线过电压而跳闸。 若配备储能系统和低压穿越逻辑，面对同一负载，系统可在电压骤降期间将电流调节至接近零，并在电压恢复后平稳恢复。这种差异绝非建模中的细微之处，它改变了电网在事件最关键的几秒钟内所感知的情况。

独立的可靠性研究也得出了同样的结论。 NERC的《2025年可靠性状况报告》 指出，规划和运营工作需要更完善的数据中心负荷模型，其关于大负荷的白皮书则将变流器驱动的稳定性、电压响应和谐波列为重大风险。

用于描述基于大型逆变器的数据中心的建模方法

最佳建模方法应从研究目标出发，并在变流器行为对结果产生影响的环节进行详细建模。您无需在所有环节都进行完整的开关细节建模，但必须在决定扰动响应的电气接口处建立精确的模型。

一个合理的工作流程应将现场分为电网接口、UPS与机架转换、冷却驱动器以及辅助负载等部分。当目标是故障穿越、无功功率响应或恢复斜率时，平均值模型非常适合进行广泛筛选。而当需要谐波细节、控制器交互或设备级应力分析时，开关模型就显得尤为重要。 OPAL-RT的MVSC解决方案恰好满足了这一执行环境需求，因为它具备广泛的变流器拓扑覆盖、灵活的I/O接口，以及40纳秒的时间步长，可用于在FPGA硬件上进行高密度变流器研究。

模型简化仍有其用武之地，但前提是必须先根据你关注的行为对简化后的模型进行验证。一个拥有数十个类似UPS模块的校园，通常可以用分组的等效模型来表示。而对于包含不同机架供电、分阶段电池支持或多个制冷机组的混合设施，则需要更精细的建模。优秀的模型应具有选择性，而非过度复杂。

“超大规模数据中心就像是连接到电网的工程化电力电子系统，您的模型必须体现这一特点。”

导致网格交互结果不准确的常见建模错误

建模中最常见的错误源于假设数据中心的负荷是稳定的、均匀的且在电气上简单的。这些假设掩盖了电网运营商在批准并网条款或扰动限值之前必须了解的实际行为。

一个常见的错误是将整个站点视为一个具有单一功率因数的恒定功率单元。另一个错误是仅对信息技术负载进行建模，而忽略了制冷驱动器、电池接口或保护逻辑。第三个错误则出现在故障发生后：在分析中，负载被立即恢复，而非采用符合实际的渐进式或分阶段重启逻辑。 爱尔兰的数据中心 预计到2026年将占该国总电力需求的32%，这表明一旦这些设施在当地电网中占据较大份额，错误的假设将带来多大的风险。

正确的判断很简单。超大规模数据中心就像是连接到电网的工程化电力电子系统，您的模型必须体现这一特性。 当您将变流器控制、抗扰设置、冷却驱动和恢复逻辑视为首要设计输入时，将获得更可靠的研究结果。这也正是为何像OPAL-RT这样的平台应被纳入严肃的验证工作。当问题不再是负载有多大，而是电网停止正常运行时负载将如何表现时，这些平台便能胜任此任务。
