为何全球实验室在电源硬件验证方面统一采用240V标准

核心要点

• 240 V 为实验室提供了硬件验证的统一基准，这些硬件将销往众多高端市场。
• 地域差异仍然存在，因此最佳做法是先设定240 V为基准值，然后针对具体市场进行电压和频率的核查。
• 只有当电路、保护装置和配电盘的容量与实际测试负载相匹配时，增加一个240伏插座才有效。

全球验证实验室普遍采用240 V作为标准电压，因为该电压适用于更多目标市场，能更早发现功率级问题，并且使跨实验室的测试结果更值得信赖。

英国用户终端的公共供电电压为230 V，允许范围为216.2 V至253.0 V，这对许多以高电压电网为主的出口市场而言是一个有用的参考基准。针对该电压范围对充电器、逆变器、电机驱动器和电源进行验证的实验室，能在硬件下线前发现更多相关故障。 此外，您也不必为每个目标市场重复进行测试。这使得240 V成为一个实用的验证基准，即使部分产品仍需销往120 V地区。

换流器240 V 成为全球实验室的实用默认电压，因为它既符合许多出口市场的供电范围，也与充电器、换流器和驱动器中常见的功率等级相匹配。”

240 V 为全球验证实验室确立了统一的基准

240 V 成为全球实验室的实用默认值，因为它既符合许多出口市场的供电范围，也与充电器、换流器驱动器中常见的功率等级相匹配。这一基准值减少了特殊情况下的设置，同时也使不同地点之间的结果更易于比较。这为您提供了更清晰的验证起点。

一个负责验证3.3千瓦车载充电器的团队，向我们展示了这一点为何重要。 在120 V下，该充电器处于其工作范围的高电流区域，而240 V则反映了它在欧洲、亚洲和澳大利亚大部分地区将面临的电网状况。电机驱动器、UPS设备以及电网换流器也呈现出同样的规律。从240 V开始测试的实验室通常需要更少的测试台变通方案、更少的电缆更换，以及更少的关于哪个站点使用了更具代表性的市电设置的争论。

各地电网的差异仍然影响着实验室必须验证的内容

240 V 是一个有用的基准，但并非完整的验证方案。各地区在额定电压、线频、接地方式、插头类型和容差范围方面的差异，仍然会影响您必须进行的测试内容。在某地通过测试的设备，在其他地方仍可能无法通过。您既需要基准，也需要考虑当地的差异。

日本是一个很好的例子，因为其市电系统电压为100 V，且根据地区不同，既采用50 Hz也采用60 Hz。 北美地区的产品通常采用120/240伏双相供电，而许多其他市场则以220伏至240伏单相供电为主。如果您的产品包含PFC（功率因数校正）、保持电路或线频检测功能，这些差异绝非表面文章。它们直接影响着设备的启动过程、热负载、继电器时序以及保护阈值。

240 V 能揭示 120 V 可能无法察觉的功率级行为

240 V 能揭示出 120 V 在电源硬件中常被掩盖的运行状况。当在更高的线电压下输出相同功率时，半导体开关、总线充电、谐波含量和热分布都会发生变化。这些变化会影响测试结果的通过与否。不能假设低电压测试已涵盖了这些情况。

前端PFC级使这一差异显而易见。在240 V电压下，转换器可进入不同的占空比范围，更快地为直流母线充电，并在启动过程中呈现出明显的电流波形。这会影响元器件的发热情况和控制稳定性，尤其是在接近保护阈值时。仅设置为120 V的台式电源或交流电源将无法覆盖该工作区域，这恰恰在生产设备通常运行的大部分时间所处的电压区间内留下了空白。

120 伏特在非全功率测试的控制应用中仍然有用

当工作重点在于控制、固件、序列控制或通信，而非全功率转换时，120 V 仍能在验证过程中发挥明确的作用。这使得早期集成工作的设置更加简单和安全。它还有助于实验室按合理顺序分阶段进行测试。并非每项实验台任务都需要240 V。

连接有接触器、传感器和低功耗辅助电源的控制板，在 120 V 电压下即可进行充分测试。在将主功率级暴露于更高负载之前，您可以先检查继电器逻辑、故障锁存、ADC 量程、CAN 时序以及关机序列。这既能减少昂贵硬件的磨损，又能缩短调试过程中的准备时间。 一旦控制系统运行稳定，切换至240 V便成为一个有针对性的验证步骤，而非在混乱中寻找基本集成故障。

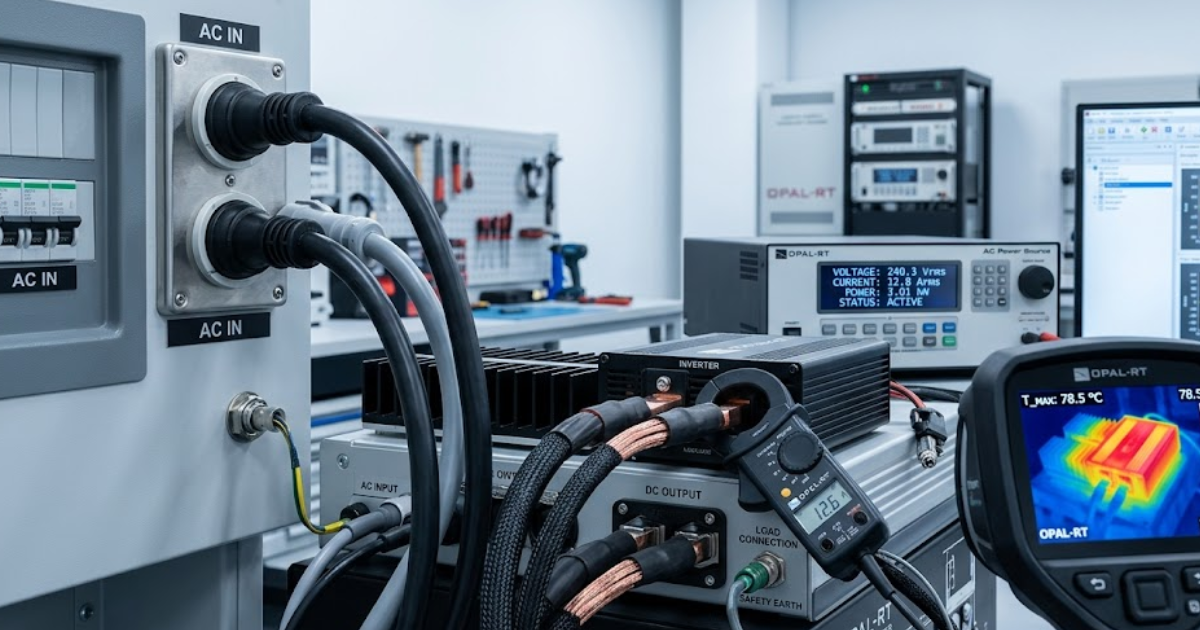

更高的电压可降低实验室供电系统内的电流负荷

在功率相同的情况下，电压越高，电流越低，这对整个实验室系统都至关重要。这样一来，电缆发热量更低，断路器有更大的裕度，且源阻抗对被测设备的影响也更小。这种优势并非抽象概念，它体现在更精准的测量结果和更少的误动作上。

一个 3 kW 的负载在 120 V 时大约消耗 25 A，而在 240 V 时则约为其一半。这种差异会影响导线规格、连接器温升、钳形表的精度，以及配电盘与实验台之间的电压降。 若在OPAL-RT上运行电力硬件在环仿真，模拟器的保真度也无法弥补交流电源不足或馈线规格过小的问题。在较高线路电压下进行验证的实验室，通常能减少因设施布线问题而耗费的排查时间。

安装 240 伏插座首先要进行负载规划

如果您计划为验证设备安装一个 240 V 插座，请首先考虑实际的电气负载和工作周期。合适的电路额定值取决于持续电流、插头类型、断路器协调以及上游配电盘的容量。仅凭插座的选择本身，几乎无法提供任何有用的信息。必须首先进行负载规划。

在安装 240 伏电源插座之前，请检查以下几点：

• 该电路的电流值与持续测试负载相匹配。
• 插座的插孔形状与设备的插头及接地方式相匹配。
• 该配电箱有足够的空间和容量来安装一条专用支路。
• 该布线路径满足所需导线规格和防护要求。
• 该工作台布局确保在测试期间断路操作通道畅通。

一个为可编程交流电源、隔离模块和 7 kW 逆变器测试台供电的实验室，其分支电路与小型控制测试站相比有着显著差异。二级电动汽车充电在家庭中使用 240 V 电源，这清楚地表明，大功率验证测试很快就会超出普通插座的承载能力。如果省略负载规划，您安装的 240 V 插座虽然看似正确，但仍会限制您能够安全进行的测试范围。

安装一个240伏插座的费用因情况而异

安装一个240伏插座的成本，与其说是取决于插座本身，不如说是取决于配电箱的可达性及电路的复杂程度。距离配电箱的远近、导线规格、墙体结构、许可规定以及断路器的升级都会影响价格。这就是为什么两个相似的实验室可能会收到截然不同的报价。因为同样的安装工作，其人工成本几乎从未完全相同。

如果只需将线路短距离引至一个尚有余量的开放式配电箱，成本会比较低。 若需使用分电箱、更大规格的馈线、导管、明线槽，或为产生噪声的电力设备设置隔离区域，成本就会增加。部分实验室还需配备可上锁的隔离开关、浪涌保护装置，或与进口设备接口匹配的插座类型。若预算中包含240伏插座，请将线路布设、保护设备及验收要求纳入验证预算范畴，而非事后才考虑。

“那些将供电电压视为测试系统组成部分，而非事后才考虑的设施的团队，所获得的测试结果在硬件离开测试台后依然值得信赖。”

不匹配的供应假设会在现场部署前导致验证结果出现偏差

供电假设对验证质量的影响，远超许多团队的预期。如果产品是在错误的市电配置下进行测试的，它可能在实验室中表现稳定，但一旦遇到其实际设计所适用的电压、电流和频率条件，就会出现异常。这种偏差是可以避免的。解决之道在于将设施供电视为测试方法的一部分。

一个规范的实验室会将240 V插座、馈线、保护方案以及交流电源设置视为验证变量，其地位与传感器和固件版本同等重要。当仿真 足够强大，以致于市电假设成为新的误差来源时，OPAL-RT便能融入这一工作流程。 将供电电压视为测试系统的一部分，而非事后才考虑的设施因素，这样的团队所获得的测试结果，在硬件离开测试台后依然值得信赖。这种判断在单次测试周期结束后仍将长期成立。
