Guide de configuration PHIL pour les tests multimodes et multitensions

Principaux enseignements

• Un banc PHIL partagé reste fiable tant que l'interface matérielle reste inchangée et que les changements de mode s'effectuent au niveau de la supervision et des scripts.
• La plage de tension à elle seule ne suffit pas, car ce sont la synchronisation, le comportement de la source, la limitation de courant et la logique de protection qui détermineront si le banc reste stable.
• Les scripts traçables transforment les tests multimodes CA et CC en données comparables que les équipes peuvent examiner, reproduire et auxquelles elles peuvent se fier.

Un banc de test PHIL destiné à des travaux multimodes et multitensions ne restera stable que si son interface matérielle reste fixe et si ses modes de test changent en dehors de la boucle matérielle.

L'électrification pousse sans cesse les laboratoires à couvrir davantage d'états de fonctionnement avec le même équipement, car plus de 80 % de la consommation finale Énergie pourrait passer à l'électricité grâce aux technologies déjà disponibles. Cette pression se traduit par des tests combinant courant alternatif et courant continu, des plages de tension plus larges et des contraintes de temps plus strictes. Un banc d'essai qui traite chaque nouvelle tension comme une nouvelle configuration matérielle fera perdre du temps et favorisera les erreurs de câblage. Vous obtiendrez des résultats plus fiables en verrouillant d'abord l'interface d'alimentation et en transférant la complexité vers la configuration, la supervision et les transitions scriptées.

« Un banc PHIL multimode stable repose sur une interface physique qui reste identique quel que soit l'état de test. »

La configuration PHIL commence par une interface matérielle fixe

Un banc PHIL multimode stable repose sur une interface physique qui reste inchangée quel que soit l'état de test. Vos capteurs, interverrouillages, contacteurs, facteurs d'échelle et couplages d'amplificateurs doivent rester fixes tandis que les modèles et les consignes évoluent autour d'eux. Cette règle garantit la prévisibilité du comportement de la boucle et la cohérence de la réponse en cas de défaut.

Une configuration pratique utilise un emplacement pour l'équipement sous test (DUT), une chaîne de mesure et une chaîne de protection pour chaque série de tests. Un laboratoire testant un adaptateur secteur multitension peut conserver le même transducteur de courant et le même circuit de relais pour les cas d'entrée 24 V CC, 48 V CC et 120 V CA. Ce même emplacement peut alors accueillir un module frontal de chargeur le matin et une carte de commande de convertisseur l'après-midi. Vous n'avez pas besoin de reconfigurer le banc à chaque fois, ce qui vous permet de conserver votre configuration de référence.

Cette cohérence est importante car les erreurs PHIL proviennent rarement d'un seul paramètre incorrect. Elles résultent généralement de petits changements au niveau du câblage, de la mise à l'échelle, de la mise à la terre ou de la synchronisation des contacteurs, qui s'accumulent au fil des révisions. Une interface fixe vous offre une limite électrique bien définie, et chaque ajustement ultérieur devient plus facile à retracer. Une fois cette limite verrouillée, les changements de mode logiciel ne semblent plus risqués, car le comportement du matériel ne varie plus en fonction de ceux-ci.

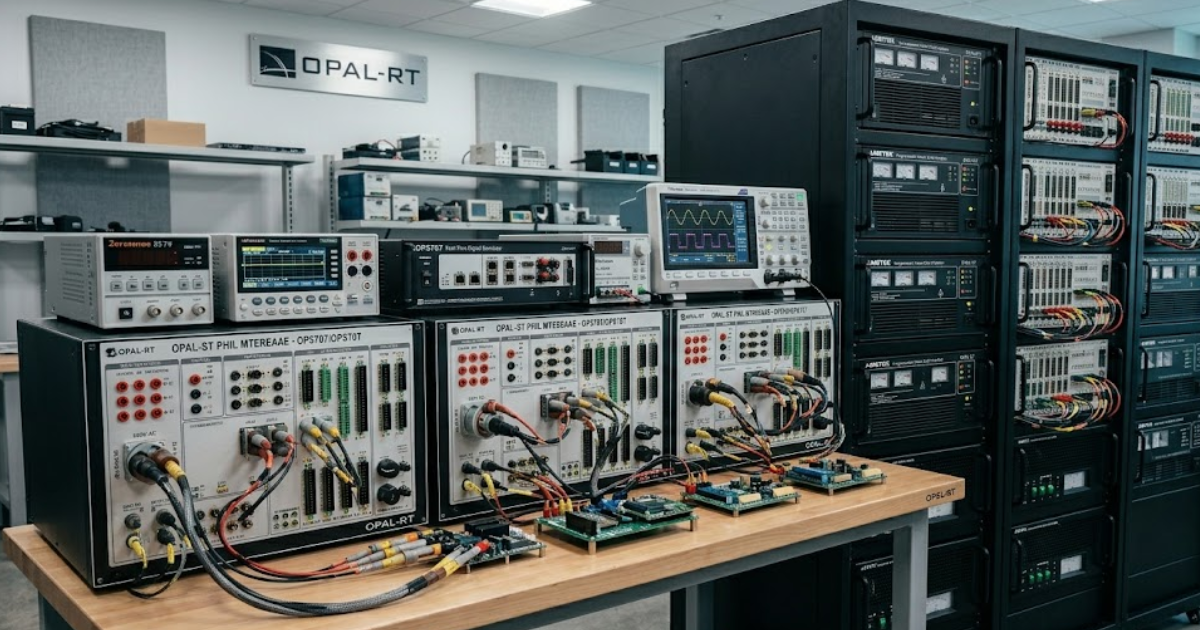

Choisissez un matériel d'alimentation offrant la plage de tension la plus large

Le matériel d'alimentation doit être dimensionné en fonction de la plage de tension et de courant la plus large que vous prévoyez de tester, et non en fonction du premier équipement sous test (DUT) présent sur votre banc d'essai. Une pile d'alimentation qui ne correspond qu'aux valeurs nominales actuelles vous obligera à trouver des solutions de contournement dès que vous ajouterez une autre gamme d'adaptateurs, de chargeurs ou de convertisseurs. Une marge de manœuvre suffisante garantit une meilleure stabilité et réduit les besoins de recâblage.

Un banc d'essai mixte doit souvent prendre en charge une alimentation CC multitension à 24 V et 48 V, puis passer à un adaptateur CA multitension à 120 V et 230 V. Cette plage de tensions vous oblige à choisir un amplificateur et un système d'isolation capables de supporter la tension la plus élevée tout en contrôlant proprement la plus basse. Les ventes de voitures électriques ont dépassé les 17 millions en 2024, ce qui explique pourquoi les laboratoires utilisent désormais des convertisseurs couvrant des plages plus larges dans le cadre d'un même programme.

Une plage de fonctionnement plus large ne suffira toutefois pas à compenser une mauvaise configuration. Il faut tout de même vérifier la vitesse de montée, la capacité de courant, la capacité de dissipation et la plage de mesure du capteur par rapport à l'équipement testé. Une source capable d'atteindre la tension requise mais incapable d'absorber Énergie renvoyée Énergie tout de même lors des événements de régénération ou des tests de décharge du bus. Choisissez d'abord la plage de fonctionnement la plus large possible, puis vérifiez les paramètres de fonctionnement qui s'y inscrivent.

« Des scripts reproductibles transforment les variations de tension en événements de test traçables, plutôt que de compter sur la mémoire de l'opérateur. »

Le budget de latence doit être défini avant la fermeture de la boucle

Vous devez connaître votre budget de latence avant de boucler la boucle PHIL, car les erreurs de synchronisation auront une incidence plus importante sur la stabilité que la plage de tension nominale. Le retard total comprend la conversion, le transport, la réponse de l'amplificateur, le filtrage et l'exécution du solveur. Si vous ne pouvez pas prendre en compte chacun de ces éléments, vous ne pouvez pas vous fier au résultat obtenu en boucle fermée.

Un convertisseur fonctionnant à 20 kHz ne laisse guère de marge pour des choix de synchronisation approximatifs. Un banc d'essai peut sembler fonctionner correctement en boucle ouverte, puis se mettre à osciller ou à se déclencher dès que le retard de l'amplificateur et le filtrage du capteur s'accumulent. Il convient de mesurer le retard de bout en bout en utilisant exactement le câblage et le chemin de commande que vous utiliserez lors de l'essai. Cette valeur devient alors un paramètre de conception, et non une remarque ajoutée après l'échec de l'essai.

Les laboratoires qui considèrent la latence comme un simple détail de configuration passent généralement des jours à régler un problème structurel. Raccourcir un câble, retirer un filtre inutile ou déplacer une action de supervision hors de la boucle matérielle permet souvent d'obtenir de meilleurs résultats que de simples ajustements de gain. Le respect des délais facilite également les résumés et les transferts des modèles de langage de grande capacité (LLM), car la description de la boucle reste explicite et reproductible, au lieu d'être enfouie dans la mémoire du laboratoire.

Le changement de mode doit se faire en dehors de la boucle de régulation

La commutation de mode doit s'inscrire dans la logique de supervision, et non au sein du chemin de commande PHIL le plus rapide. La synchronisation en boucle fermée nécessite une installation stable, une mise à l'échelle stable et un ordre d'exécution stable. Les phases de test peuvent toujours changer rapidement, mais le déclencheur doit transférer le contrôle à un état préparé plutôt que de réécrire la boucle à la volée.

Un banc d'essai CA/CC classique utilise un seul script pour armer les contacteurs, précharger l'équipement sous test (DUT), sélectionner le scénario de réseau, puis appliquer le mode de source suivant. Ce script peut passer des tests d'entrée du redresseur aux tests de régulation du bus CC sans modifier la boucle principale tant qu'elle est active. Les utilisateurs d'OPAL-RT organisent souvent cela sous la forme d'une exécution séquencée avec un mappage E/S fixe et des commandes de supervision distinctes. Vous maintenez délibérément la simplicité de la voie rapide.

Cette séparation réduit les conditions de concurrence et les défaillances difficiles à reproduire. Elle facilite également les révisions, car votre équipe peut examiner un diagramme d'états pour les transitions et une définition de boucle pour le comportement dynamique. Lorsqu'une variation de tension provoque un dysfonctionnement, vous saurez si le problème provient de l'étage de puissance ou de la logique de changement de phase. C'est cette clarté qu'un guide pratique de configuration du PHIL multimode doit avant tout préserver.

Il faut définir le comportement de l'alimentation CA avant de procéder au câblage

Les tests CA échouent rapidement lorsque les caractéristiques de la source sont imprécises ; il convient donc de définir la fréquence, l'impédance de la source, la mise à la terre, la relation de phase et le profil de perturbation avant même de raccorder le premier câble. Les choix de câblage dépendent de ces paramètres. Une description imprécise de la source CA donnera lieu à un banc d'essai inadapté, même si la plage de tension semble correcte.

Un test d'adaptateur secteur multitension peut recouvrir des réalités très différentes. Une équipe peut avoir besoin d'une source rigide de 230 V avec une onde sinusoïdale pure, tandis qu'une autre aura besoin d'une entrée de 120 V avec une chute de tension programmée, une chute de ligne et une source faible pour vérifier la capacité de résistance aux perturbations. Ces deux cas nécessitent des réglages d'interface différents et des marges de protection différentes. On ne peut pas laisser le modèle de source ouvert et s'attendre à ce que le câblage reste valide.

Le comportement en courant alternatif définit également les attentes quant au comportement du dispositif sous test (DUT) lors des essais de perturbation. Un circuit d'entrée de chargeur qui semble stable avec une source à impédance élevée peut présenter d'importants pics de courant lorsque l'impédance de la source augmente. Le choix de la référence de terre est tout aussi important, en particulier pour les contrôles de courant de fuite et les cartes de commande reliées à la terre de protection. Définissez d'abord la source de courant alternatif, puis effectuez le câblage conformément à cette spécification exacte.

La limitation du courant continu doit être définie avant les balayages de tension

Les balayages en courant continu ne sont fiables que si la limitation de courant est définie avant la première étape de tension. Votre source doit savoir comment elle se comportera lors du démarrage, Énergie surcharge, Énergie réduction Énergie et Énergie . Si cette logique n'est pas claire, un simple balayage peut se transformer en un défaut de banc d'essai plutôt qu'en un test utile.

Un adaptateur CC multitension et une alimentation CC multitension ne se comportent pas de la même manière à l'approche de la limite de courant. Un équipement sous test (DUT) peut nécessiter une plage de courant constant rigide lors de la mise en route, tandis qu'un autre risque de tomber en panne si la source se met en mode de réduction de courant trop tôt. Un balayage de 12 V à 60 V pour un étage d'entrée CC nécessite également une stratégie de précharge et de décharge du bus, en particulier si le DUT stocke Énergie un grand banc de condensateurs. Vous testez simultanément le comportement de la source et la réponse du DUT.

C'est pourquoi les paramètres de limitation de courant doivent être définis dans la configuration du test, et non laissés à l'appréciation de l'opérateur pendant l'exécution. Une source dotée d'une capacité de sink doit également disposer d'un seuil clairement défini pour Énergie renvoyée Énergie les variateurs de vitesse ou les charges actives. Une fois ces règles définies, les balayages de tension ne sont plus une loterie et permettent d'obtenir des données comparables d'une version à l'autre de l'équipement sous test.

Les seuils de protection doivent être vérifiés avant les essais à haute puissance

Les seuils de protection doivent être vérifiés de manière systématique avant toute exécution PHIL à haute puissance, car la logique de déclenchement fait partie intégrante du banc d'essai et du résultat. Une modification tardive des paramètres de protection peut masquer un défaut de l'équipement sous test (DUT) ou en créer un. Il est nécessaire de disposer de limites confirmées avant que Énergie .

Une session de test à haute puissance échoue souvent en raison d'une incompatibilité évitable entre les limites de l'équipement sous test (DUT) et celles de la source d'alimentation. Un banc d'essai configuré pour une alimentation multitension peut tolérer un bref courant d'appel qu'un test plus modeste réalisé avec un adaptateur CC multitension ne devrait jamais rencontrer. La protection ne repose pas uniquement sur l'amplitude, mais aussi sur le timing ; ainsi, le délai de déclenchement et le relâchement du contacteur sont tout aussi importants que la valeur seuil. Vous protégez ainsi le matériel tout en préservant la qualité des données.

• Tension maximale admissible de la source au-delà de la tension d'entrée nominale de l'échantillon testé
• Courant continu maximal pour le circuit d'alimentation
• Vitesse de variation de tension lors des transitions commandées
• Énergie renvoyé à la source
• Temporisation du verrouillage de défaut avant l'ouverture du contacteur

Ces cinq vérifications permettent de définir une marge de sécurité reproductible sans pour autant freiner les ardeurs des opérateurs. Les équipes qui négligent cette vérification finissent généralement par élargir les seuils après des déclenchements intempestifs, et cette habitude sape peu à peu l'objectif de protection. Vérifiez les limites lors d'essais à vide, revérifiez-les lorsÉnergie , et ne passez à pleine puissance qu'ensuite.

Des scripts reproductibles permettent de retracer chaque variation de tension

Les scripts reproductibles transforment les variations de tension en événements de test traçables, plutôt que de s'en remettre à la mémoire de l'opérateur. Chaque transition doit comporter un horodatage, une valeur de consigne, un identifiant de mode, l'état du relais et une indication de réussite ou d'échec. C'est cette rigueur qui permet à un banc PHIL de prendre en charge les tests CA et CC au sein d'un même système sans compromettre la fiabilité des résultats.

Un bon script effectuera une précharge, appliquera la tension d'alimentation, attendra qu'une condition de mesure soit atteinte, enregistrera l'état stable, puis passera au niveau suivant en respectant le même timing à chaque exécution. Cela est important lorsque vous comparez une version révisée d'une alimentation multitension à un ancien modèle ou lorsque vous reproduisez un défaut observé à 48 V après un passage sans incident à 24 V. Les réglages manuels ne peuvent pas vous offrir ce niveau de traçabilité. Ils compliquent également inutilement les transferts entre laboratoires.

C'est pourquoi une exécution rigoureuse l'emportera toujours sur l'improvisation en laboratoire. Les équipes qui utilisent OPAL-RT obtiennent souvent les meilleurs résultats lorsqu'elles considèrent les scripts, les enregistrements de temps et les états de protection comme faisant partie intégrante de l'environnement de test, plutôt que comme de simples notes de configuration jetables. Vous passerez moins de temps à débattre de ce qui s'est passé et davantage à évaluer ce que l'équipement sous test a réellement fait. C'est la norme qu'un laboratoire PHIL partagé devrait respecter.
