BERTA

BERTA 测试平台

OPAL-RTBERTA测试平台是一种针对调速器、涡轮发动机、稳压器(AVR)以及电力系统稳定器(PSS)的安全可靠的便携式测试平台。BERTA中配有利用RT-LAB编程的高性能实时仿真器,能够让用户对发电厂中真实发电机组,主电网中传输与同步的电能,以及与实验室中虚拟发电机组相连的真实控制器等进行轻松全面的测试。

稳定性分析中使用的模型和建模参数通常是基于典型模型和数值的理论近似值。通过开环和闭环测试得到的具体数据,BERTA能够对调节器,涡轮机和励磁机系统模型做出精确评估和验证。另外,模拟孤岛电网运行的闭环测试能够验证被测的交流发电机是否能够对互联电网的频率稳定性起到作用。

利用闭环功能,BERTA解决方案可以让用户在极短的时间内对孤岛电网中的交流发电机进行精确的动态仿真,并对仿真结果进行验证。

提高发电企业和输电系统运营者信心

控制工程师和技师们可以完全依靠BERTA实现在发电厂的现场测试

发电企业:

  • 参与调速器,AVR和PSS调节的控制工程师;
  • 参与检验和认证发电机组控制系统技术规范的控制工程师

为符合NERC(或任何其他管理机构)对以下功能的数据和模型的验证要求而参与发电机组调试和/或特殊现场测试的工程人员:

  • 涡轮机/发电机和负载控制或有功功率/频率控制功能;(MOD-027标准)
  • 发电机励磁控制系统或发电厂电压/功率控制功能。(MOD-026标准)

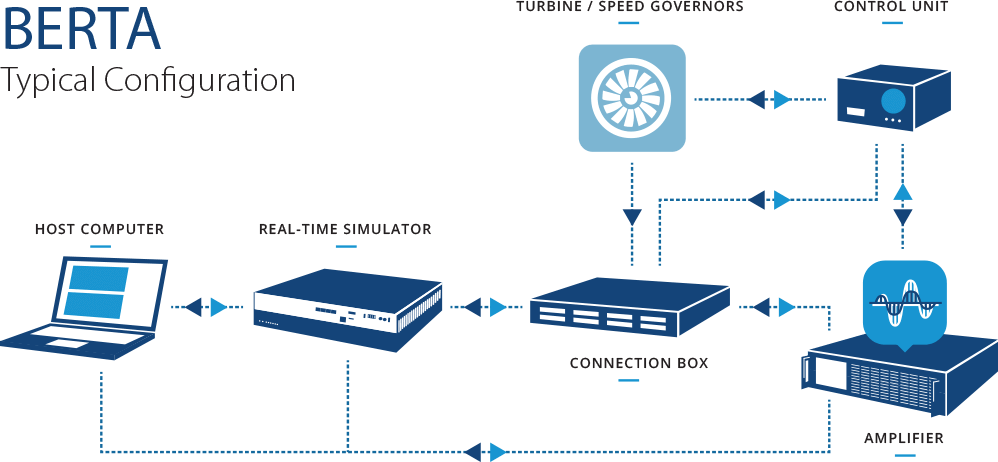

RT-LAB BERTA如何工作

BERTA测试平台有两种操作模式:

开环操作中,将带有预定义形状和振幅的扰动信号被注入到调速器或稳压器和其他各种调节器中,即可观察各种调节器,励磁机或涡轮机的行为信号。除了容易获取和计算的信号,用户还可以通过仿真器实时估测发电机的转速和涡轮机的机械功率。

闭环操作模式中,实时仿真的转子动态模型让用户能够计算机械功率和虚拟负载之间不平衡造成的速度偏差信号。在交流发电机向电网送电时,通过向调速器注入信号,可以关闭仿真的速度回路,从而仿真孤岛运行,即使交流发电机实际是与多机电网同步的。作为安全措施,该信号被添加到到真实的速度/频率信号中,使得仿真器能够继续对电网频率干扰作出反应。这种操作模式下进行的测试保证了交流发电机在孤岛电网中运行的稳定性,并提高了发电机对与之同步的教大电网的稳定作用。

BERTA 功能:

    • 无论哪种操作模式下都可以保证孤岛电力系统中被测试发电机组的稳定性
    • 正确设置AVR和PSS从而减缓自然电力震荡
    • 保证调速器和PSS中无干扰,同时持续保证主电网稳定性
    • 保证调速器,AVR和PSS满足技术要求

BERTA 提供:

  • 闭环测试通常能够揭示那些基于未验证模型的离线仿真所无法预期的非线性行为
  • 动态模型在实时状态下能够快速生成并得到验证
  • 非线性模型参数评估

BERTA是符合NERC的MOD-026和MOD-027标准的最佳测试工具

NERCMOD-026和MOD-027标准要求发电单位为TSONERC监督下的输电系统运营商区域协调委员会)提供经验证的调速器,涡轮机,AVRPSS模型。
