Valeo Powertrain Electrified Mobility adopted the new generation of OPAL-RT's FPGA-Based Power Electronics Toolbox (eHS Gen5) to improve the robustness of their On-Board Charger, as well as the entire system including the connection point.
Unerreichte Leistung. Zuverlässigkeit.
As the world electrifies, researchers are pushing the limits of power electronics requirements in terms of efficiency and power density. OPAL-RT has been at the forefront of FPGA simulation for over 20 years and continues to innovate to meet the demands of the power electronics industry.
eHS simplifies FPGA usage for HIL simulation, without the need for coding or mathematical modeling.
It is a generic and reprogrammable FPGA-based electrical solver that provides a convenient user interface enabling users to bring in real-time models created in the simulation tool of their choice: Simscape Electrical™, PLECS, PSIM, NI Multisim, and OPAL-RT Schematic Editor.
Redefining Speed, Power and Accuracy of Real-Time FPGA Simulations
The new generation of eHS is now faster and more efficient than ever before! Explore the highlights that will take innovation to the next level.
No decoupling

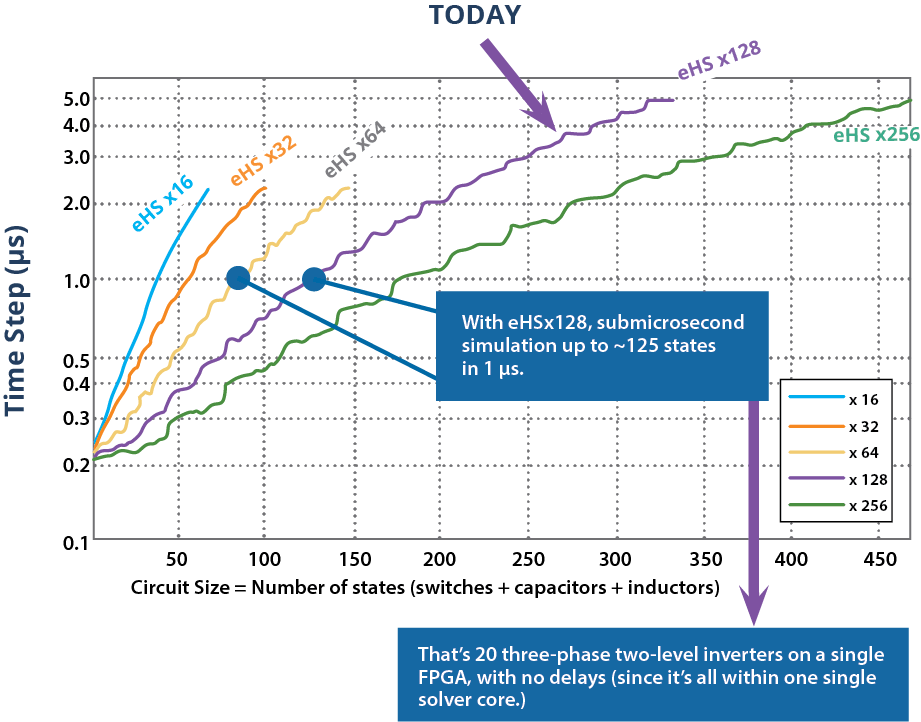

Avoid instabilities and the manual struggles of artificially decoupling networks. Run up to 21 3-phase converter models (128 switches) or 250 grid nodes @ 500 ns on the same FPGA core.
FPGA cores scaling
Have larger models or need to run faster? Efficient parallelization algorithms ensure you can connect multiple FPGA-based simulators.
Picosecond Oversampling
625ps oversampling with interpolating converter models ensures the highest sampling resolution and accuracy available.
Co-simulation ready
Combine performance and capability, reserving the FPGA for high-frequency switching modeling, and CPU for larger network system simulation.
Leistungselektronikmodelle einfach mit der Echtzeitsimulation verbinden
OPAL-RTs neuer Schaltplaneditor hat nicht nur eine intuitive Benutzerschnittstelle zum Aufbau von Leistungselektroniken, sondern ist auch Teil von eHS. Er enthält einen ausgereiften Grafikeditor und ist in die Echtzeitsimulationsplattformen von OPAL-RT und NI integriert.
- Entwickeln von Leistungselektronikmodellen leicht gemacht durch Komponenten, die einfach an ihren Platz gezogen werden
- Eine angepasste Benutzerschnittstelle und schnelle Simulationen bringen Modelle und Echtzeitsimulationen interaktiv zusammen
- Die Schnittstelle gibt volle Kontrolle über die Zuweisung analoger und digitaler E/As
Präzise und hochgenaue Echtzeitsimulation von Elektromaschinen
Die Integration in eHS macht die FPGA-Bibliothek der Elektromaschinen zur idealen Plattform bei der Entwicklung und Erprobung von Steuerungs- und Leistungselektroniken sowie von elektrischen Antriebssystemen. Die Bibliothek enthält eine Liste der Leistungselektroniken und Motoren, mit denen Sie alle Komponenten des elektrischen Motorantriebs simulieren können. Sie enthält detaillierte mathematische Modelle von unterschiedlichen Elektromotoren wie:
- Synchrone Permanentmagnetmaschinen (PMSM – IPM – BLDC – SPM)
- Induktionsmaschinen (DFIG – DFIM – Käfigläufermotoren)
- Geschaltete Reluktanzmaschinen (SRMs)
Bringing On-Board Charger (OBC) Models to Real-Time
Watch our recording of the webinar that showcases a real-time simulation of an On Board Charger (OBC) with the new eHS Gen5 and OP4610XG simulator. See how it offers unparalleled precision and resolution in controlling power electronics devices with fast switching signals of up to 180kHz.
LVRT-Fähigkeit von Solarstromumrichtern mittels FPGA-basiertem Echtzeitsimulator
Diese Hardware-in-the-Loop-Demo umfasst eine Wechselrichtersteuerung für Solarstrom mit Netzanbindung sowie einen Echtzeitsimulator OP4510. Die vom GREENLAB der Hefei University of Technology entwickelte Steuerung unterstützt das Low-Voltage Ride-Through (LVRT), während der elektrische Hardwaresolver (eHS) auf dem OP4510 läuft und den gesamten Wechselrichter für Solarstrom mit Netzanbindung auf dem FPGA in Echtzeit mit Zeitschritten von unter 250 Nanosekunden simuliert. Die Schaltung wird vom neuen Schematic Editor von OPAL-RT entwickelt.
Proud users of eHS
Discover how our customers across diverse industriesare using eHS to drive innovation.
Schneider Electric relies on OPAL-RT's HIL testing products to simulate up to eight Active Harmonic Filter (AHF) units in parallel. This enables simulation of customer harmonics issues with more accuracy, and allows them to test and incrementally improve their firmware before release.
Learn how SNCF Voyageurs' project, SimHIL, uses Hardware-in-the-Loop simulation systematically in order to test railway traction chain control electronics, and, in so doing, prevent risks and significantly reduce the costs and delays of this essential testing process.
Discover how magniX, an electric motor manufacturer, leveraged OPAL-RT's real-time simulator to efficiently test their electric propulsion controller software in preparation for the eBeaver & eCaravan test flights.
With the help of eHS, the University of Toronto’s Centre for Applied Power Electronics (CAPE) and eCAMION partnered to build a first-of-its-kind DC Fast-Charging System (DCFCS) for EV charging stations.
Von der Modellbildung zum FPGA in nur 3 Schritten
eHS versorgt PWM-Frequenzein-/-ausgänge mit bis zu 200 kHz und ist damit der branchenweit schnellste Solver für die Leistungselektronik.
Kompilieren Sie das Modell anschließend in RT-LAB und lassen Sie eHS Ihre Systemgleichung automatisieren und die I/O-Parameter konfigurieren.
Führen Sie Ihre Echtzeitsimulation abschließend interaktiv aus, automatisieren Sie die Prüfsequenzen und beobachten Sie die Zeitschritte der FPGA-basierten Simulation im Submikrosekundenbereich.
Mit der Funktion eHS Test Scenario erlaubt eHS die einfache Ausführung der Prüfsequenzen und Ad-hoc-Änderungen an der Simulation. Ingenieure können sich frei zwischen den Komponentensets wechseln, ohne die Simulation anhalten zu müssen.
Produktmerkmale
Geringe Latenz
eHS hat eine sehr geringe Latenz bei der Umsetzung aus PWM-Eingängen in Analogausgänge, was für die Genauigkeit schneller HIL-Regelsysteme entscheidend ist.
Modelltreue
eHS schaltet bis zu 144 gekoppelte Schalter pro eHS-Kern ohne künstliche Verzögerungen in der Echtzeitsimulation und sorgt so für eine maximale Zuverlässigkeit der Simulation.
Schnell
eHS versorgt PWM-Frequenzein-/-ausgänge mit bis zu 200 kHz und ist damit der branchenweit schnellste Solver für die Leistungselektronik.
Eigene Prüfszenarien erstellen
Erstellen Sie eigene Prüfszenarien zur Erzeugung von Fehlern oder zur Simulation anderer Ereignisse und Manöver. Ändern Sie Parameter der simulierten Schaltung spontan, ohne das Modell neu laden oder kompilieren zu müssen.
Einstieg
Sie sind bereits eHS-Anwender? Hier finden Sie einige unserer Ressourcen.
Downloadbereich
eHS kann über die Plattform von OPAL-RT und NI bezogen werden. Laden Sie die zu Ihren Werkzeugen passende Softwareplattform herunter.
Weiterlesen >
Access the user manual >
Ressourcen
Benötigen Sie weitere Informationen zu eHS? Technische Unterlagen, Präsentationen und Demomodelle finden Sie in unserer umfangreichen Ressourcensammlung.
Weiterlesen >
Videoseminar
Dieses Videoseminar führt in die Erstellung neuer Projekte anhand von Vorlagen einschließlich eHS-Solver und die Durchführung einer Echtzeitsimulation anhand eines Beispielmodells aus der Vorlage ein.
Weiterlesen >
Support
Sie benötigen Hilfe? Wenden Sie sich gerne an unseren Support oder schauen Sie sich auf der Seite Services um.
Weiterlesen >
Kompatible Simulatorplattformen
The OP4512 is a compact, entry-level simulator that combines all of OPAL-RT’s strengths in high-performance Rapid Control Prototyping and Hardware-in-the-loop simulation.
The OP4610XG is a powerful all-in-one solution in a compact desktop form factor that combines the latest AMD RyzenTM processing cores with the power of a Xilinx® Kintex®-7 410T FPGA while supporting an extensive list of communication.
The OP5707XG offers an unequaled level of FPGA performance and optical connectivity to meet top-level requirements.
The PXI combines PCI electrical-bus features with the modular, Eurocard packaging of CompactPCI and then adds specialized synchronization buses and key software features.
